JJG59-2007《活塞式壓力計》檢定規程(以下簡稱“新規程”)于2007年6月14日由國家質檢總局發布。它是在JJG59-1990《二、三等標準活塞式壓力計》、JJG129-1990《一等標準活塞式壓力計》和JJG727-1991《工作基準活塞式壓力計(試行)》3個檢定規程(以下簡稱“舊規程”)合并的基礎上，采用國際建議要求制定而成的。 在新規程頒布之前，我國壓力量傳系統中使用的各級標準器都采用和20世紀50年代蘇聯制造的活塞式壓力計相同結構和材質的活塞式壓力計。而該類型的活塞式壓力計存在不少缺陷，例如:舊規程規定:(1～60)MPa、(5～250)MPa活塞式壓力計采用的工作介質為藥用蓖麻油，由于該介質運動黏度大，使得活塞的靈敏度(鑒別力)以及活塞自由轉動的延續時間等技術指標都受到很大影響，從而直接影響測量的準確度。又如:舊規程中對活塞式壓力計的測量范圍定義錯誤，把標稱范圍定義為測量范圍，如(0.04～0.6)MPa、(0.1～6)MPa、(1～60)MPa的活塞式壓力計，它們的下限0.04MPa、0.1MPa、1MPa僅僅是廠家把活塞及其連接零件質量對活塞有效面積產生的標稱壓力作為起始點。但舊規程對下限沒有任何指標進行考核，就把它定為測量范圍下限，故在實際使用時，由于靜摩擦力和滑動摩擦力大，下限測量時活塞轉動不靈活，從而直接影響測量的準確度。其他還存在著如活塞及套筒材質、專用砝碼材質等不足及缺陷。 隨著生產和科技的發展，自20世紀80年代末起，許多國家就生產出了新型的活塞式壓力計，無論從結構、材質和工作介質都作了很大的改進，尤其高壓測量用的工作介質，棄用運動黏度很大的藥用蓖麻油，采用國際公認的，運動黏度小的癸二酸脂作為工作介質。1994年，國際法制組織(OIML)頒布了R110 1994(E)《活塞壓力計》國際建議。國際建議中的一些重要技術指標以及工作介質和舊規程有較大差別，由于當時我國還尚無符合國際建議的產品，故檢定規程也無法進行修訂。自20世紀90年代后期至今，我國已有不少企業能夠生產符合國際建議活塞式壓力計并滿足壓力量值傳遞的需求。例如陜西創威科技有限公司（西安）、太原、上海等相關生產企業包含其中。2004年，由全國壓力計量技術委員會提出申請，經國家質檢總局批準立項修訂《活塞式壓力計》檢定規程。2005年，全國壓力計量技術委員會著手組織起草制定《活塞式壓力計》檢定規程，起草工作由中國計量科學研究院、上海市計量測試技術研究院和江蘇省計量科學研究院共同承擔。經起草小組共同努力，歷時兩年，新規程于2006年年底通過審定，經國家質檢總局審批，并于2007年6月正式頒布。新規程對工作介質以及部分技術指標均作了修訂，但由于涉及各級計量技術機構對相應的基(標)準裝置的改造，國家質檢總局在2008年1月2日作了實施日期的調整，將新規程實施日期，由原定的2007年12月14日調整至2008年11月1日。 二、主要修訂內容 新規程主要修訂內容如下: 1.新規程將舊規程合并為一個規程，增大了適用覆蓋面。 2.新規程將原來適用范圍的量限擴展到500MPa

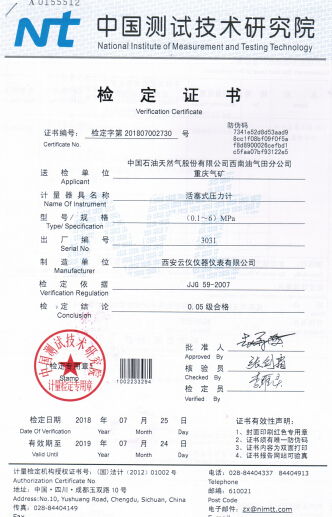

我公司新規程活塞式壓力計系列產品，分別通過了中國計量科學研究院、中國測試技術研究院、西北國家計量院、機械部壓力檢測中心等國家權威機構測試，均取得產品《檢定證書》，技術指標完全優于國家規程要求。一些硬性指標甚至優于0.005級的要求（詳見《證書》）。

性能特點:

● 完全符合JJG59-2007 《活塞式壓力計》、 JJG99-2006 《砝碼》國家計量檢定規程，運用我廠 50 年核心技術推出的活塞式壓力計。

● 活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的合金鋼、碳化鎢等材料制成 ，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率較小 從而保證活塞壓力計有極高的靈敏度 。

● 活塞和活塞筒經精工研磨，其圓度誤差和間隙極小 ，工作介質采用低黏度的癸二酸酯，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。

● 出于檢定工作的需要，使活塞有效面積相對較小，因此砝碼總質量相對較輕，節省勞動強度。

● 采用托盤直接加載，避免了附加垂直力，降低了砝碼重心， 相應減小砝碼側向附加誤差。

使活塞轉動更平穩。

●活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。

●砝碼已經進行壓力形變系數和當地重力加速度的修正。

●送檢時只需送檢活塞測量系統，體積小、重量輕。

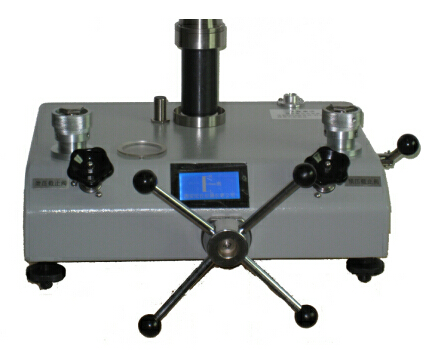

主要技術指標:

型      號： CW-60T ；

標稱范圍/測量范圍：  0.1 ～ 6MPa ；

準 確 度：

0.02級（ ±0.02% ）；

功      能：量傳活塞壓力計；檢定數字壓力計、精密壓力表壓力變送器等。、



其它技術指標：

活塞材料： 活塞桿：碳化鎢；

              活塞筒：碳化鎢。

砝碼材料：不銹鋼 （0.005級；0.01級；0.02級）；碳鋼（0.05級）

工作介質：變壓器油或變壓器油與煤油的混合油、癸二酸酯

KY系列寬量程活塞式壓力計-壓力計活塞下端面圖-自動加碼活塞式壓力計

KY系列寬量程活塞式壓力計是我研究所按照國家最新“活塞式壓力計”檢定規程要求新研發設計制造。由于活塞式壓力計的關鍵部件使用了高硬度和低溫度線膨脹系數的碳化鎢材料, 從而提高了活塞的耐磨性 ,因此受壓力后形變極小(可忽略不計)，性能極其穩定。活塞的工作介質采用了癸二酸二異辛酯，從而使壓力計具有極高的靈敏度。

壓力變送器：0～250MPa多種量程可選

準確度等級：活塞壓力計：0.005級；0.01級； 0.02級

? 數字壓力計：0.05級 ；0.25級（部分量程）

功? 能： 量傳活塞壓力計；檢定數字壓力計、精密壓力表、壓力變送器等

數字式活塞壓力計其它技術指標

工作介質：變壓器油與煤油，癸二酸二異辛酯

活塞材料：活塞桿：碳化鎢/不銹鋼；活塞筒：碳化鎢

砝碼材料：不銹鋼

砝碼修正：按照使用地進行重力加速度修正和形變系數修正

壓力輸出：內螺紋M20×1.5數字式活塞壓力計

其它配置：壓力傳感器、溫度傳感器、位置傳感器、轉速傳感器、無級調速電機。

電? 源：220V±10%數字式活塞壓力計
