JJG 59-2007 《活塞式壓力計》 檢定規程已于 2007 年 6月 14 日發布，并于 2008 年 11 月 1 日實施。由于此次規程改動較大，對活塞檢定過程中各個技術指標的要求均有了不同程度的提高，造成原來的
活塞式壓力計有一部分已經不能滿足新規程的要求，需要更換符合新規程要求的活塞式壓力計。為了使大家能夠在學習新規程的基礎上，選用符合新規程要求的活塞式壓力計，現將選用活塞壓力計時應該注意的幾個問題告訴大家，以便于選用時參考。
2 新規程的主要修訂內容及活塞生產情況
2.1 新規程的主要修訂內容
（1）新的檢定規程是由《二、三等標準活塞式壓力計》（JJG 59- 1990）、《一等標準活塞式壓力計》（JJG 129- 1990）和《工作基準活塞式壓力計（試行）》（JJG 727- 1991）3 個檢定規程合并而來。
（2）新規程對活塞式壓力計測量范圍下限提出了要求和相應的技術考核指標，生產廠家在產品出廠時標明的測量范圍下限必須符合新規程規定的技術指標和要求。
（3）新規程對活塞轉動延續時間的指標和檢定方法作了較大的改動，將負荷壓力從過去的測量上限的一半降至測量范圍下限，以保證在使用過程中，活塞式壓力計在整個測量范圍內都能保證良好的計量性能。
（4）新規程對原來使用藥用蓖麻油作為工作介質的活塞式壓力計，現在要求使用運動黏度較低的工作介質（癸二酸脂）。由于原來使用的活塞式壓力計是按藥用蓖麻油設計的，藥用蓖麻油的運動黏度大，如果直接更換運動黏度小的工作介質，活塞和套筒之間間隙大，會造成活塞轉動延續時間、下降速度、密封性等指標不合格。所以，這類活塞式壓力計實際上只能淘汰，必須更換新型的活塞式壓力計。
（5）新規程對專用砝碼質量的不確定度提出了較高的要求，并對準確度等級高的活塞式壓力計的專用砝碼明確了材質要求。如 0.02 級及以上的活塞式壓力計專用砝碼應采用無磁金屬材料（推薦使用不銹鋼）。
2.2 活塞式壓力計的生產情況
當前國內生產活塞式壓力計的公司、企業主要有：太原市太航壓力科技有限公司、陜西創威科技有限公司、北京德朗科技有限公司、上海敏榆實業有限公司、天津技術監督局試驗工廠（天津普潤科技發展有限公司）等廠家。生產的活塞式壓力計準確度等級包括 0.05 級、0.02 級、0.01 級以及 0.005級。主要產品為油介質活塞式壓力計。部分廠家的生產工作介質為氣、水或其他介質的活塞壓力計。產品的量程范圍從真空到 500 MPa。
3 活塞壓力計選用時應注意的問題
3.1 量程的選擇
根據自己需要的測量范圍，盡量選擇檢定規程中規定的量程，這樣在開展檢定工作時便于選擇相應量程的標準器進行量傳。選購活塞時一定要注意，規程中規定小量程的活塞可以檢定大量程的活塞，而大量程的活塞不能檢定小量程的活塞。
3.2 工作介質
活塞式壓力計工作介質主要有 3 種，即氣體（空氣或氮氣）、變壓器油、癸二酸脂。檢定規程 JJG 59- 2007 中只涉及到液體工作介質。目前，進口活塞壓力計只有一種工作介質，國產活塞壓力計有兩種工作介質，選用時一定要本著標準活塞與被檢活塞應選用同種工作介質的原則，否則你將無法進行檢定工作。因為不同工作介質之間的量傳會帶來問題，如果將工作介質是變壓器油的活塞放在工作介質是癸二酸脂的活塞校驗臺上，那么該活塞延續時間將變短，反過來將工作介質是癸二酸活塞放在介質是變壓器油的校驗臺上，那么活塞的下降速度將變快。

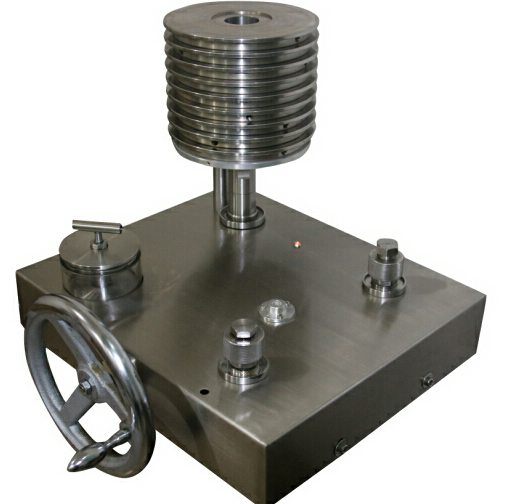

KY型寬量程活塞式壓力計
我公司生產的0.005級和0.01級寬量程活塞式壓力計（以下簡稱壓力計），各項技術指標已達到國際先進水平。
特點：
· 可作工作基準（0.005級）和高精度測量之用。
· 由于壓力計下限靈敏度很高，從而保證在下限時準確度也為：0.005級，±0.005%；0.01級，±0.01%。即具有"寬量程"優點。
· 活塞和活塞筒均用碳化鎢材料制造，并經過特殊工藝研磨，不僅溫度附加誤差和形變誤差小，并且活塞下降速度小，活塞自由轉動延續時間長，使用壽命長等特點。
· 上限60，100，150MPa壓力計，工作介質為癸二酸二（乙基已基）酯其粘度在20℃時為（20-25 mm2/S），使壓力計的靈敏度大大提高。
· 0.005級壓力計裝有溫度計，便于溫度修正。
· 砝碼通過掛籃直接加在活塞上，避免了滾珠軸承裝置和滑動軸承裝置帶來的附加垂直力，同時砝碼的重心在活塞底端面使壓力計運轉平穩，示值準確。
· 活塞上下行程為±1.5mm，用位移傳感器和儀表顯示，具有靈敏、醒目、準確等優點。
· 用180℃旋轉閥門，作用力恒定，密封可靠，壽命長。
0.005級和0.01級每臺壓力計出廠時均分別附有中國計量研究院和上海計量測試技術研究院的檢定證書。
訂購指南
型號 名稱
測量范圍
(MPa)
準確度
±0.005% ±0.01% ±0.02% ±0.05%
KY0.6 一等標準寬量程活塞式壓力計 0.04-0.6 59000 49500 39800 23900
KY6 0.1-6 58300 49000 39000 23000
KY60 1-60 58300 49000 39000 23000
KY100 2-100 58300 49000 39000 23000
1-100 63600 51000 42000 23900
KY150 2-150 91000 79900 72000
1、工作介質上限60MPa及以上為癸二酸二(乙基已基)酯；
2、歡迎訂購以水和酒精混合液為介質的壓力計；
3、歡迎訂購高于150MPa，如250MPa、300MPa或上限更高的壓力計。
編號 品名 規格 單價(元)
143554 壓力校驗器 測壓范圍： -0.09-1MPa。
特點：可造壓調壓。工作介質為空氣。密封可靠用力輕便。
用途：可與雙活塞壓力計配套使用也可作其他壓力儀器(表)氣源及調壓用。
類型 活塞壓力計 測量范圍 40----------60000（kPa） 精度等級 0.02%
最大工作壓力 100（MPa） 適用范圍 檢定數字壓力計、精密壓力計

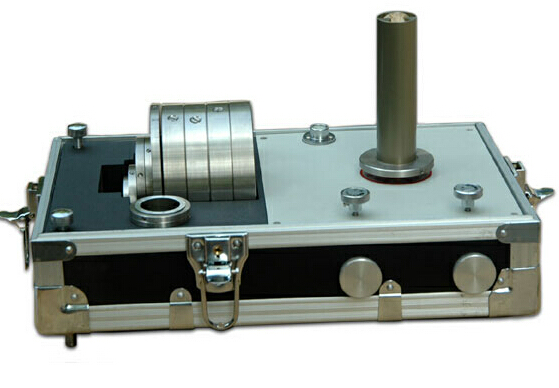

兩用型活塞式壓力計式在活塞式壓力計的基礎上開發研制而成的，主要用在校驗精密壓力表，普通壓力表等計量校驗行業，經過上百位計量工作者的使用，得到了很好的評價，加壓輕便，使用方便，建標校驗的不二選擇
給各位需要采購活塞式壓力計朋友的一封信：
活塞式壓力計做為壓力基準儀器，是計量校驗中不可缺少的儀器之一，做為計量工作者都知道活塞式壓力計砝碼重、加壓累……。所以很多時候在精度要求不高的情況下都選用壓力表校驗器進行校驗，這樣就少了來回搬砝碼的過程。兩用型活塞式壓力計充分考慮到計量中的這一問題，同時可以當做壓力表校驗器來使用（目前國內很多活塞式壓力計沒有接頭處的截止閥使用起來只能做活塞使用，要做壓力表校驗器使用那就要來回加壓很麻煩），但比壓力表校驗器卻有更多的優點，一是活塞加壓部分現在是硬性接觸，不需要皮碗，加壓部截面積小，加壓輕便。
校驗儀器沒有最好的，只有最適用使用的，假如你需校驗大量的普通表那選擇這種活塞吧，工作效率高，性價比也不錯。www.lyibiao.com www.zhenshitong.cn
