0.005級活塞壓力計工作介質：上限在25MPa以下采用變壓器油與煤油混合油，上限在25MPa以上（含25MPa）采用癸二酸二（2-乙基已基）酯。
活塞系統材質：碳化鎢
砝碼材質：不銹鋼
用途：可作工作基準和高精度測量之用。
技術指標：優于JJG59-2007國家計量檢定規程所規定技術指標。
性能特點：
◆由于壓力計下限靈敏度很高，從而保證下限時準確度也為：0.005級，±0.005%，即具有“寬量程”特點。
◆活塞和活塞筒均用碳化鎢材料制造，并經過特殊工藝研磨，不僅溫度附加誤差小，并且活塞下降速度小，活塞自由轉動延續時間長，使用壽命長等優點。
◆0.005級壓力計裝有溫度計，便于溫度修正。
◆活塞上下行程為±1.5mm，用位移傳感器和儀表顯示，具有靈敏、醒目、準確等優點。
◆用180°旋轉閥門，作用力恒定，密封可靠，壽命長。
出廠時附有中國計量科學研究院檢定證書

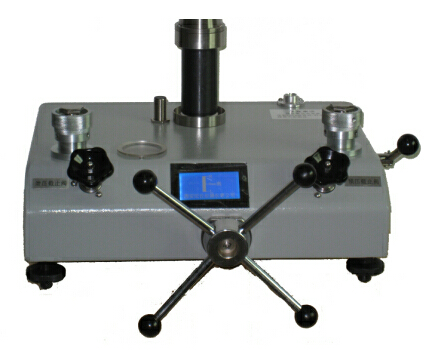

活塞式壓力計---碳化鎢基本型
我公司新規程活塞式壓力計系列產品，分別通過了中國計量科學研究院、中國測試技術研究院、機械部壓力檢測中心等國家權威機構測試，均取得產品《檢定證書》，技術指標完全優于國家規程要求。
性能特點
● 符合新規程JJG59-2007 《活塞式壓力計》、 JJG99-2006 《砝碼》國家計量檢定規程
● 活塞和活塞筒采用高強度，碳化鎢材料制成 。
● 活塞和活塞筒經精工研磨，其圓度誤差和間隙極小 ，工作介質采用低黏度的癸二酸脂，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。
●砝碼已經進行壓力形變系數和當地重力加速度的修正。
●價格便宜，性價比高，使用方便。
主要技術指標
型 號： HS-1J 、 HS-2J 、HS-3J 、 HS-4J
標稱范圍：0.04 ~ 0.6MPa ； 0.1~6 MPa ； 0.5~25MPa ；1~60 MPa
測量范圍：0.04 ~ 0.6MPa ； 0.1~6 MPa ； 0.5~25MPa ；1~60 MPa
準 確 度：0.02級（±0.02%） ；0.05級（±0.05% ）
功 能：量傳活塞壓力計；檢定數字壓力計、精密壓力表壓力變送器等。
其它技術指標
活塞材料： 活塞桿：碳化鎢
活塞筒：碳化鎢
砝碼材料：不銹鋼 （0.02級）；碳鋼（0.05級）
工作介質：變壓器油或變壓器油與煤油的混合油
活塞式壓力計是利用流體靜力平衡(即作用在活塞有效面積上的流體壓力與其所負荷的重力相平衡)原理進行壓力測量的計量標準器。它可以向精密壓力表、壓力變送器、差壓變送器、壓力傳感器、壓力信號發生器及數字壓力計等儀表進行信號傳遞，具有量程寬、精度高、技術性能穩定和使用方便等特點。新規程活塞式壓力計一般由活塞系統、專用砝碼、校驗器組成。
新規程活塞式壓力計常見類型
1、按活塞有效面積的大小、力的作用部位及工作介質的不同，活塞壓力計有以下幾種類型。
a、按工作介質分為油壓式和氣體式。油壓式常用的工作液體有變壓器油、藥用蓖麻油、甘油加乙二醇混合液等。常用的工作氣體有空氣、氨氣等。
b、按活塞與活塞筒的結構和加載砝碼方式分類。負荷式活塞壓力計、帶增壓器的活塞式壓力計、可控間隙活塞壓力計、帶平衡裝置的活塞式壓力計。
2、活塞壓力計計量性能的基本參數影響活塞壓力計計量性能的基本參數有活塞有效面積、活塞下降速度和活塞轉動延續時間。
a、活塞有效面積。活塞有效面積是活塞壓力計的儀器常數。它的數值是活塞、承重底盤和砝碼的合重力與活塞底部壓力的比值。
b、活塞下降速度。在規定壓力下，流體從活塞間隙中泄漏所引起的活塞下降的速度。如果下降速度太大，就無法使用活塞式壓力計進行壓力測量。
c、活塞轉動延續時間。在規定的起始速度條件下，活塞自由旋轉的時間稱為活塞轉動延續時間。在使用活塞式壓力計時，假如活塞靜止不動，則有靜摩擦力減輕砝碼重力；若活塞自由旋轉，使活塞與活塞筒相對運動，盡可能消除它們之間直接接觸而產生的機械摩擦，從而提高壓力計量的準確度。因此，工作時應使活塞有一定的自由時間。
活塞壓力計必須表明標稱范圍和測量范圍，測量范圍下限無法確定的按測量范圍上限的10%計算。
活塞壓力計的測量范圍上限可在0.6MPa、6MPa、25MPa、60MPa、100MPa、160MPa、250MPa、500MPa中選取。若與上述量程不一致，可按最近以上量程的數值選取。
d、使用條件
溫度：二等壓力計使用溫度為(20±2)℃；三等壓力計使用溫度為(20±5)℃；相對濕度：80%以下。
新規程活塞式壓力計工作介質
測量范圍25MPa以下活塞式壓力計為變壓器油或變壓器油與煤油的混合油，20℃時運動粘度9-12厘池酸值不大于0.05毫克KOH/克。測量范圍25MPa以上（含25MPa）活塞式壓力計為癸二酸酯（癸二酸二異戊酯或癸二酸二異辛酯），20℃時運動粘度20-25厘池，酸值不大于0.05毫克KOH/克。
新規程活塞式壓力計使用方法
a、活塞壓力計應安裝在便于操作、牢固無振動的工作臺臺面用堅固而富有彈性的材料制成。
b、新購置的活塞式壓力計要用高標汽油對活塞系統、壓力泵、油杯、管路進行反復清洗。待汽油全部揮發后，向校驗器注入清潔的工作介質，并用手輪打壓，反復幾次，直到校驗器與活塞連接口處無氣泡滲出后，將活塞筒安裝在校驗器上，用手輪加壓至活塞筒內充滿介質，再把活塞桿表面涂上工作介質后插入活塞筒內，以確保活塞系統內沒有空氣存在。
c、壓力計工作介質的選用非常重要。應選擇在量程范圍內有效的流動性，壓縮率小及沒有腐蝕的工作介質。一一般可以選用變壓器油、變壓器油和煤油的混合液及藥用蓖麻油。使用前一定要對其介質的運動黏度及pH值進行測定，符合要求后方可使用。具體要求見檢定規程。
d、活塞式壓力計在工作前一定要調好水平。具體做法是：用手輪打壓，使活塞升到工作位置，將條形水準儀放在承重桿托盤的平面上，轉動活塞分別在水平面0°、45°、90°及135°處反復調整至符合要求。這實際上要求承重底盤平面與活塞中心線保持垂直，使砝碼重力垂直作用在活塞有效面積上，二、三等級活塞式壓力計的不垂直度不得超過5’。
e、活塞式壓力計的工作位置。不帶限止器的活塞式壓力計，活塞浸入活塞筒的位置，應為活塞全長的2/4-3/4；帶有限止器的活塞不得觸及限止器；帶滑動軸承和帶滾珠軸承的壓力計，將活塞升至工作位置的指示線為活塞式壓力計的工作位置。
f、當活塞升壓至所需要的壓力值時，活塞在工作位置上須按順時針方向，以30-60r/min的初角速度旋轉，并能保持在工作位置。
g、活塞式壓力計的專用砝碼要保持清潔。使用時輕拿輕放。加放砝碼時，一定要保證砝碼與砝碼之間配合緊密。否則，壓力計工作時轉動活塞容易將砝碼甩出，誤傷操作人員或損壞儀器設備。
h、活塞式壓力計與專用砝碼一定要按要求配套使用，因為壓力計的活塞有效面積不同，與之配套專用砝碼的質量也不同。
i、活塞式壓力計使用時應緩慢升壓和降壓，如急速加、減壓力，不僅會沖擊活塞，而且會有危險。
新規程活塞式壓力計使用注意事項
a、活塞式壓力計不使用時，應用防塵罩罩好，以防灰塵和異物落在壓力計上。
b、當二、三等壓力計使用溫度超過(20±5)℃時，需要進行溫度修正。
c、活塞式壓力計工作介質每隔半年更換次，同時應對壓力計活塞轉動延續時間、下降速度進行校驗。具體要求見檢定規程。
d、使用活塞式壓力計過程中，泄壓時不要直接打開泄壓閥，以免砝碼迅速下移砸斷活塞桿。先反方向旋轉加壓桿，待壓力卸完再打開泄壓閥。
e、活塞式壓力計檢定周期最長為2年。
新規程活塞式壓力計日常維護
1、應經常保持壓力計清潔，壓力計不放在濕度過大的環境中，以免銹蝕。
2、快速接頭和活塞缸下端O形圈較易損壞，、若發現泄漏應予以更換。
3、油杯中液面應經常高于油杯過濾器罩子上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使空氣隨液體流出而流。
新規程活塞式壓力計
活塞式壓力計技術指標
目前國家新規程已推行，對活塞式壓力計技術要求有所提高，昌暉儀表的新規程活塞式壓力計系列產品技術指標完全高于最新國家計量檢定規程要求，一些硬性指標完全優于0.005級的要求。下面是這種新規程活塞式壓力計的主要技術參數：
1、標稱范圍/測量范圍
0.04-0.6MPa；0.1-6MPa；0.5-25MPa；1-60MPa；1-80MPa；2-100MPa；2-160MPa；5-250MPa
2、準確度
0.005級（±0.005%）；0.01級（±0.01%）；0.02級（±0.02%）；0.05級（±0.05% ）
3、功能
量傳活塞壓力計；檢定壓力計、壓力表、壓力變送器等。
4、其它技術指標
活塞材料： 活塞桿材質為碳化鎢；活塞筒材質為碳化鎢
砝碼材料：無磁不銹鋼（0.005級；0.01級；0.02級）；碳鋼（0.05級）
