GB-DMR型諧振式
密度計，廣泛適用于管路，開闊的罐體容器和封閉的罐體容器中的介質密度檢測。流體密度直接取決于傳感器插入介質中音叉收到的振動頻率。傳感器內置溫度傳感器為其提供溫度補償。
適用范圍典型行業包括，石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
傳感器基于元器件振動原理工作，元器件部分為浸入被測液體中的音叉部分。音叉部分通過內在的固定于叉體底部一端的壓電設備感應振動。震蕩頻率由固定于叉體另一端的二次壓電設備來檢測，然后通過頂部的電路放大信號。
液體無論是在靜止狀態或流動狀態均可精確測量。被測液體靜止時的密度和被測液體流動時的密度與叉體震動頻率密切相關，當被測液體密度發生變化時，叉體的振動頻率也隨之改變。通過以下方程，被測液體的密度可以被精確的計算出來。
D=K0+K1T+K2T2
D=未校準的被測介質密度(kg/m3)
T=振動頻率(μs).
K0、K1、K2=常量
在密度檢測過程中，GB-DMR音叉式密度計可以自動補償溫度對被測介質密度（D）的影響，壓力對密度沒有顯著的影響。
① GB-DMR型音叉式密度計采用工業級高性能單片機集成電路，由微處理器進行完整的信號調節、計算和診斷功能，無需遠程電子裝置進行處理。精度高，穩定性好，抗干擾能力強。
②輸入信號和輸出信號完全隔離，便于用戶進行系統的抗干擾設計。
③供電采用隔離電路設計，寬幅精密供電，耐沖擊，抗干擾。
④.傳感器信號采用光電隔離設計。
在線密度、濃度計，是使用聲波頻率信號源對金屬音叉進行激勵，并使音叉處于中心頻率下自由振動，此頻率與接觸液體的密度有著相聯對應關系，因而通過對頻率的分析可測量液體的密度，再進行溫補可消除系統的溫漂； 而濃度則根據對應液體密度和濃度的關系式可計算出20℃溫度下的濃度值。
音叉密度計用于測量罐體和管道中液體介質的密度。密度測量是產品生產工藝中重要的過程控制，音叉密度計可用作固含量或濃度值等其他質量控制參數的指示器。可滿足用戶對密度、濃度、固含量的多種測量要求。完全一體化的 “即插即用，免維護”式數字測量，可用于監測和控制。
主要應用于低腐蝕液體行業的生產過程控制及測量，如：油田煉、 食 品飲料、造紙業、電廠脫硫硝石灰漿、化工類的酸堿溶液、酒業、鹽類、印 染等行業。

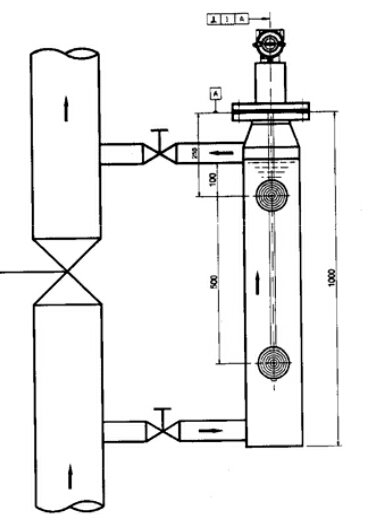

安裝方式

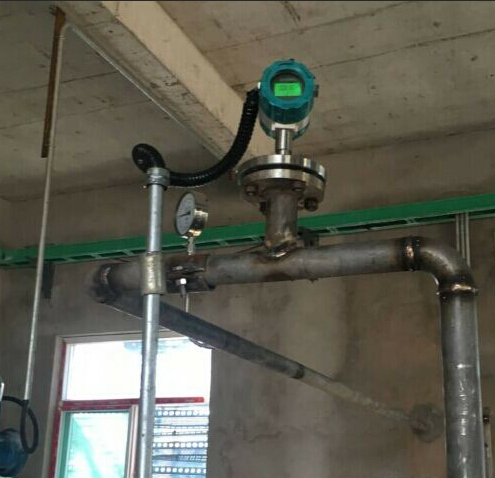

適用于管道安裝或容器壁插入安裝等多種方式，動態或靜態都可測量，安裝方式有法蘭式及卡箍式。
1、采用4線制變送4-20mA輸出
2、濃度值0-100.0% (20℃)顯示（1位小數位）；五位密度值實時顯示（四位小數位）；電流值及溫度實時指示
3、可現場直接進入儀表菜單設定參數及調試，操作方便
4、具有純水標定校準、測量值微調及溫補功能
5、在線實時測量，可直接用于生產過程控制
6、接觸液體部件全部為316不銹鋼材料，安全，衛生，防腐性好。
信號模式： 4線制
輸出信號： 4~20mA（有源輸出）
電 源： 24VDC (外部不能加載電阻元件或串接PLC)
濃度范圍：-10~100%(20℃)，按使用情況，可標定為某個量程段
密度范圍： 0~3kg/m³，按使用情況，可標定為某個量程段
濃度精度： 0.5% ，分辨率：0.1%,，重復性：0.2%
密度精度： 0.003 g/ml , 分辨率：0.0001, 重復性：0.0005
防爆等級： 隔爆ExdII BT6
工作壓力： <1Mpa
介質溫度： 0~60℃（液態） 環境溫度：-40~85℃
介質粘度： <2000mpa·s
振動式音叉在線密度計是我公司引進美國先進生產技術基于振動原理開發的新產品。產品設計采用插入式安裝，廣泛適用于管路，開闊的罐體容器和封閉的罐體容器中的介質密度檢測，產品在泥漿，礦漿，蒸發器，溶劑分離，油品測量等領域都有了廣泛的應用。流體密度直接取決于傳感器插入介質中收到的振動頻率。傳感器內置溫度傳感器為其提供溫度補償。
振動式音叉在線密度計應用行業：
音叉密度計典型行業包括：石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道和罐體中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。
音叉密度計已廣泛用于工業現場，它不怕掛料，不怕沖擊，靈敏度高。它運用音叉的“共振”原理，在壓電元件的驅動下產生振動，只有探桿周圍被物料包圍時振動幅度才急劇減少，從而產生開關動作。
工作原理：音叉密度計傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。
振動式音叉在線密度計產品特點：
1、插入式設計，即插即用2、連續在線測量3、無活動部件，免維護4、對具體工況做防腐設計5、化溫度補償6、過防爆認證（Exd II CT4）7、做長桿型設計（最長可做2m）8、存在少量固體或氣泡9、境振動不敏感10、式短桿型適用于高壓管道（*壓力20Mpa）
西安云儀儀器儀表有限公司在線密度計可對各種液體或液態混合物在線進行密度測量。在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測;在食品工業用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場;奶制品業;造紙業;黑漿、綠漿、白漿、堿溶液的測試;釀酒酒精度;化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測試。還可應用于采礦泥漿、鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。
西安云儀儀器儀表有限公司根據市場需求，內部實現計算機聯網，信息化處理。公司在全國各地均有辦事處或經銷代理商，銷售和壽和售后服務網絡健全，以確保用戶在設計、安裝和調試階段得到最及時的服務。
西安云儀儀器儀表有限公司提供量身訂制產品型號及規格服務，支持OEM代加工，廠家直銷，性價比高!歡迎來電咨詢。www.lyibiao.com www.zhenshitong.cn
