WS3051-E-MD13YC-E系列音叉振動式密度計，配有基于微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，也可計算出基本密度、°API、白利糖度以及濃度百分比、質量百分比、體積百分比、比重等參數。

WS3051-E-MD14YC-E系列音叉密度計可以直接安裝于儲罐和管線上，其測量的流體粘度可高達20000cP，這是其優于其它同類產品的一個顯著特征，而且它還具有極高的性能價格比。

產品特點：

1．適應性強：被測物料不同的電參數、氣泡,振動,密度對測量均不產生影響。

2．免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。

3．不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校

技術參數：

測量范圍：0.000– 3.000 g /cm3 (0000 – 3000 kg/m3)（用戶可隨意選用測量范圍）

標定范圍：0.000 – 3.000 g/cm3(0000 –3000 kg/m3) （根據用戶選用測量范圍來標定）

測量精度：± 0.005g/cm3、± 0.001 g/cm3 （用戶自行選擇適用精度）

重復性：± 0.0002 g/cm3 (± 0.2 kg/m3)

操作溫度范圍：-50℃~ +200℃（不同介質溫度可選，分為低溫、常溫、高溫型）

最大工作壓力：207 bar (3000psi)

流體粘度范圍：0 – 20000cP

溫度系數：小于0.1 kg/m3/℃(校正后)

壓力影響：可忽略不計

內置溫度傳感器：PT100

接液材質：鈦、四氟聚乙烯（特富隆）

叉體涂層：標準型，PTFE或電解拋光

供電電源：24VDC，≥50 mA

智能信號輸出：4 -20 mA，0-1000Hz，RS485 Modbus RTU

輸出精度(20℃)：讀數的± 0.1%或± 0.05% FS

輸出重復性(-40 ~ +85℃)：± 0.05% FS

過程連接：螺紋型、法蘭型、衛生型（尺寸可根據現場或用戶自行要求定制）

防護等級：IP65

外殼：鋁合金

防爆型：   EXdⅡCT456

應用行業：

WS3051-E-MD14YC-E系列音叉密度計典型行業包括：石油化工行業，釀酒業，食品行業，制藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用于以上行業中的多產品管道和罐體中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。

產品優缺點：

優點：安裝簡單，即插即用，免維護。可以測量含有固體或氣泡的混合介質密度。

缺點：該密度計用于測量易結晶、結垢介質時效果不理想；此物料可選用我司另外一款靜壓式智能在線密度計：WS3051-E-MD07系列。

差壓側壁安裝在線密度計，側壁式密度計,智能在線密度計（也稱在線密度變送器）是一種用于連續在線測量液體的濃度和密度的設備，可直接用于工業生產過程。密度計采用先進技術，包括：一個電容式差壓傳感器以及與其相連接的、插入生產過程的一對壓力中繼器。在兩個壓力中繼器之間有個溫度傳感器，用來補償過程液體的溫度變化。智能在線密度計為二線制密度變送器，主要用于工業過程控制，在線密度計根據濃度與密度的大小產生相應的4-20mA信號，可通過數字通信進行遠程校準與監測。

工作原理:差壓式在線密度計工作原理是根據重力和浮力平衡的原理制作而成,無論放在什么液體中,密度計的重力G不變，漂浮在液上時，浮力F等于重力G，也就是密度計受到的浮力F也不變。當密度計沉入的液體的密度越大，由阿基米德原理F=ρgv可知，浮力F、g不變，液體密度ρ越大，物體排開液體的體積V越小，也就是說密度計浸入液面下的體積越少，液面對應密度計的刻度就越靠下邊，如果密度計沉入的液體的密度越小，出現的情況相反。



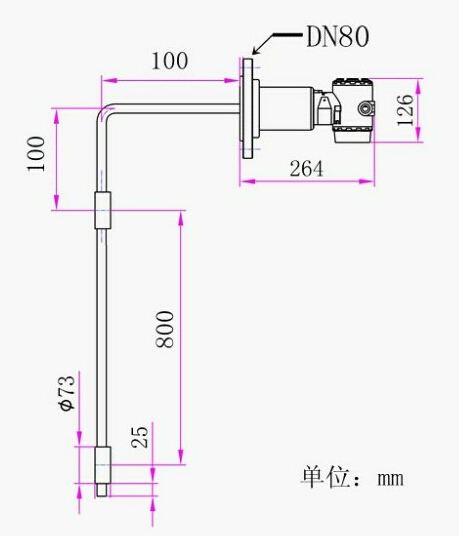

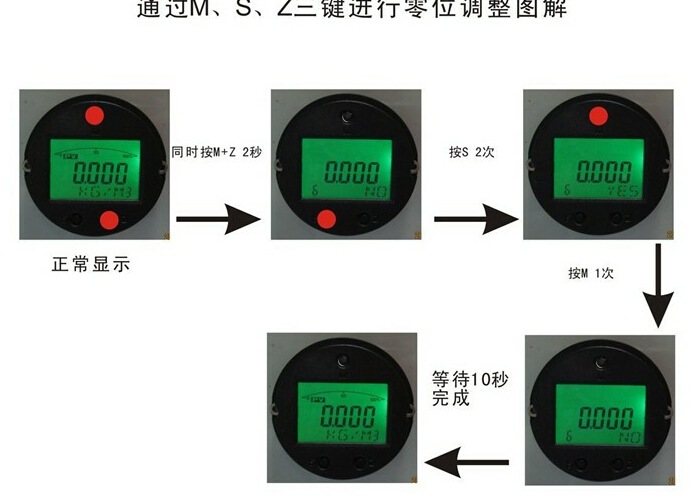

WS3051-MD系列智能在線密度計,采用國產或原裝進口RoseMount多參數共面法蘭傳感器,對各種液體或液態混合物進行在線密度測量。在脫硫脫硝行業用于石灰石漿液、石膏漿液、硫酸銨溶液，硫酸鎂溶液等密度測量；氨水、尿素溶液濃度測量；選煤選礦行業用于重介懸浮液、水煤漿、鐵礦漿、銅漿漿等各種礦漿密度在線測量；水泥行業水泥漿、砂漿、混泥土等密度測量； 制藥行業高溫藥液密度測量；釀酒酒精密度測量；食品工業葡萄汁、番茄汁、果糖漿、植物油及軟飲料密度測量；造紙業；黑漿、綠漿、白漿、堿溶液的測量；化工行業鹽酸、硫酸、氯乙酸、清潔劑、乙二醇、酸堿及聚合物密度的測量。還可應用于采礦鹽水、鉀堿、天然氣、生物制藥等行業。 2.主要特點 1、采用一體化結構的兩線制變送器，無活動部件維護簡單. 2、五位數字液晶顯示. 3．國產差壓變送器可帶溫度補償，適用于溫度變化幅度大的介質。 4、安裝使用方便，裝入液體即可顯示讀數. 5、使用于流體或靜止液體。 6、自定義密度單位，便于進行行業標密換算. 7、連續在線測量液體密度無過程中斷，可直接用于生產過程控制. 8、膜片材質為３１６Ｌ、哈氏Ｃ－２７６、蒙乃爾、鉭等優質材料，安全，衛生，防腐性好。 3、工作原理 4、技術指標 輸出信號： 雙線制4~20mA,疊加Hart協議數字信號電 源： 12~45VDC 密度量程： 0~5g/cm3 靜態精度： 0.001g/cm3 負載范圍 5、物理指標電氣接口；1/2NPT或M20*1.5 過程接口；DN50/DN80等國標法蘭測量室及法蘭材質：304、316不銹鋼、PTFE、PP、PPR等。填 充 液：DC200硅油 6、安裝原則：由于工作原理的局限，密度計應安裝在流速低、壓力平穩的地方。具體事項如下： 1、產品必須豎直安裝，與地面垂直度不大于5度（可參照連接法蘭上的水平儀，把氣泡調到中心，如安裝不垂直，會導致測量偏差） 2、應盡量安裝在沖擊和振動小、氣泡少的地方。 3、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。 4、如選擇管道安裝密度計，流速應控制在1米/秒左右，建議盡量采旁通支管安裝方式，一般主管閥門開度為2/3，密度計進口閥全開，出口閥可關小控制流速，安裝示意圖如下： 對于有粘性或易結晶的介質如水泥漿、混泥土、砂漿、水煤漿、重介懸浮液、石灰石漿、石膏漿、污泥漿、硫銨溶液等，密度計排空時需要沖洗傳感器膜片。沖洗膜片可以用工藝水從管道內沖洗，或者訂貨時注明密度計帶現場沖洗口。 5．密度計在靜態工況時精度最高，所以，槽或罐體以及緩沖罐安裝是第一選擇。如罐內介質腐蝕性不強，用316材質可滿足，且罐內又無攪拌，則可以選擇單法蘭頂裝或側裝桿式密度計。安裝示意圖如下： 如罐內有攪拌器或罐內介質腐蝕性比較強，用316材質不能滿足要求，則選擇雙法蘭側壁式密度計。這情況下，兩個取壓焊接口位置必須在最低液面以下，法蘭中心距一般為500mm,法蘭大小DN80、PN1.6，為避免氣泡或介質沉積、聚集、堵塞，法蘭焊接短管選用大小頭，兩個口還要盡量避開攪拌產生的漩渦面。安裝示意圖如下： 7、接線 接線示意圖 1）信號端子設置在電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。如圖連接電源線（信號是附加在電源線上的）。信號線不要與其它電源線一起穿金屬管或同放在一線槽中，也不要在強電設備附近通過。 2）接完線后應擰緊表蓋以保證與密封O型圈緊密接觸，如不擰緊，濕氣會進入電氣盒內，影響電路正常工作。 3）密度計外殼接地。因為變送器通過電容耦合接地，所以檢查絕緣電阻時，電路檢查應采用不大于45V的電壓，密度計的最大輸出電流不超過30mA.DC。 8、調試 密度計在出廠前已進行零點調整和常溫標定。正確安裝后空管加電表頭應顯示密度值為零，單位是g/cm3(克每立方厘米)。如果安裝時垂直度不夠，或本地重力速度度與標定地重力加速度相差較大，還需要進行零點量程調整。零點調整 調整示意圖3 2）當密度計的零位為1g/cm3或1000kg/m3時，可在管道內加入純水按下零點按扭持續6秒鐘以上，表頭顯示為零時放松按扭即可。量程調整在管道中充滿標準液體，管道在加熱過程中，顯示密度值會有所變化，是因為整個密度計系統各部分溫度不一致造成。待系統各部分溫度穩定后（可能要一兩個小時），記下顯示的密度值。如果該密度值與實驗室在此溫度下測得的密度值相同，在誤差允許的范圍內.www.lyibiao.com  www.zhenshitong.cn
