LFC系列音叉式物位開關

因為專業 所以卓越 | [在線咨詢]
LFC系列音叉式物位開關
LFC系列音叉式物位開關是一種通用型的物位限位開關。音叉式物位開關不受介質電參數以及湍流、攪動、氣泡、振動等因素的影響，無活動部件，因此無需維護和調整，是復雜工況下物位開關的理想選擇。
工作原理
透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。
產品特點
◆ 適應性強：被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
◆ 免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
◆ 不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校
典型應用對象：
◆自來水、礦泉水 、汽柴油
◆可產生氣體的液體
◆紙漿、膠水、染料 、化工
◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、堿溶液
◆流動性好的固體粉料、小顆粒
音叉式物位開關技術參數:
1.供電電壓：直流24VDC或交流220VAC，50/60Hz；
2.功耗：直流供電時：0.25W(24V 時)；
3.交流供電時：1.5W(220V 時)；
4.工作溫度：標準型：-40～80℃；中溫型：-40～130℃；
5.環境溫度：-40～70℃；
6.工作壓力：-0.1～2.5MPa；
7.介質密度：≥0.7g/cm3；
8.液體粘度：≤10000mm2/s；
9.輸出方式：直流24V 供電時為NPN 集電極開路輸出(350mA 本安型產品≤50mA)；
10直流24V 供電時為繼電器觸點輸出(AC220V 0.5A)；
11.交流220V 供電時為兩線制輸出(帶220V，4.4W~77W 負載，不能太小，不能太大，即負；
12.載工作電流≥20mA)；
13.電氣接口：M20×1.5；
14.防爆等級：隔爆型：dIIBT4；
15.本安型：iaIIBT4；
16.防護等級：IP65；
17.過程連接：螺紋安裝、法蘭安裝；
HG20592～20635-97 DN40 以上，其他法蘭標準(如GB、JB/T、HGJ、ANSI、DIN 等)請用  戶在訂貨時注明。
18.叉體長度：128～2000mm；
19.接液材質：不銹鋼。

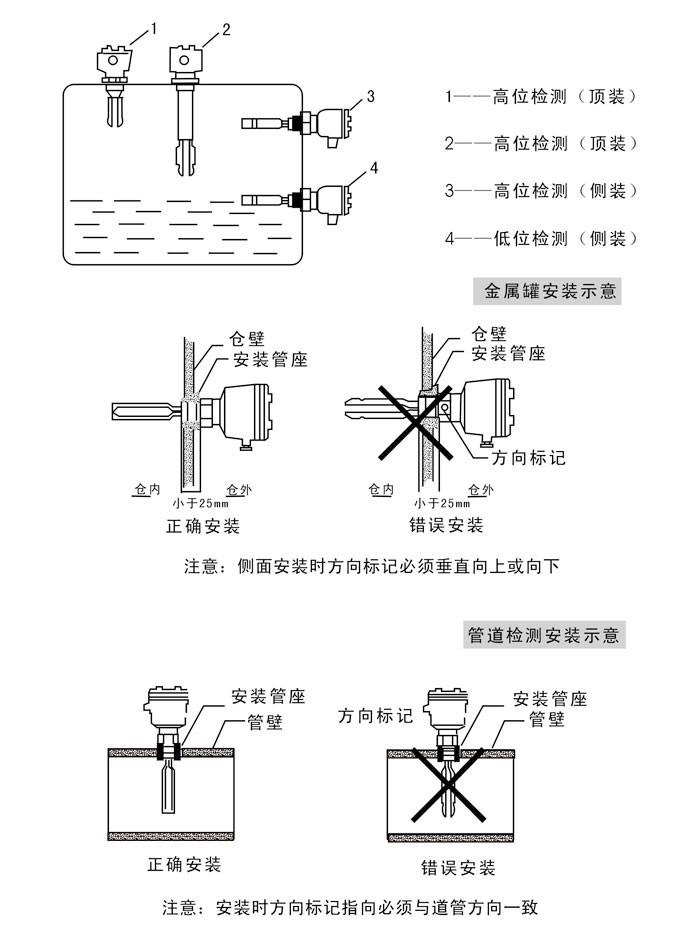

音叉物位開關安裝要求：
音叉式物位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。





相關產品：26G高頻雷達液位計     超聲波液位計
