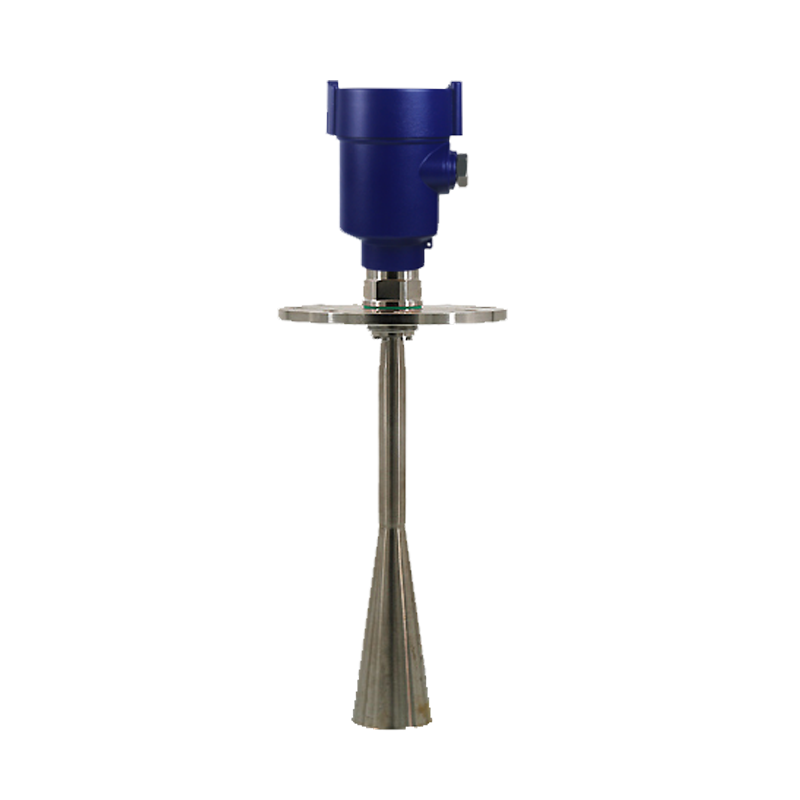

產品名稱：?高頻雷達液位計
型號：YUNYI-806
產品概述
高頻雷達液位計就是雷達液位計采用了高達26GHz/24GHz的發射頻率，加大了測量距離和精度，天線被進一步的優化處理，處理器也作了相應的提升，使其可以進行更高速率的信號分析。綜合這些因素，就使得儀表的性能有了很大的提升，能夠克服更多復雜的測量條件，獲得更準確的測量數據。
工作原理
高頻雷達液位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。
產品特點
高頻雷達液位計采用了高達26GHz的發射頻率，因而具有：
波束角小（最小5度）,能量集中，增強了回波能力的同時，又有利于避開干擾物，具有更強抗干擾能力，大大提高了測量精度和可靠性。
天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置。
測量盲區更小，對于小罐測量也會取得良好的效果。
波長更短,對小顆粒物質的料位測量更適合，對在傾斜的固體表面有更好的反射。
采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
非接觸雷達，無磨損，無污染
幾乎不受腐蝕、泡沫影響
幾乎不受大氣中水蒸氣、溫度和壓力變化影響
嚴重粉塵環境不會影響電磁波工作
高信噪比，即使在波動的情況下也能獲得更優的性能
高頻率，是測量固體和低介電常數介質的最佳選擇
技術參數
特征：多種專利天線，抗結露、結晶、掛料、粉塵，波束集中。
應用：應用于固體，存儲容器、過程容器或強粉塵，易結晶、結露場合
最大量程：150m
測量精度：±15mm
天線材料：(1)不銹鋼316L喇叭/PTFE振子
(2)不銹鋼316L/PTFE振子
天線結構：(1)尖錐形振子，防凝結物差
(2)錐面振子，防凝結物
過程溫度：(-40～60)℃
過程壓力：(-0.1～1.6)MPa
頻率范圍：26GHz
信號輸出：(4～20)mA/HART
電 源：兩線制/四線制
基本型號組成及代表意義
|
產品型號 |
意義 |
工況 |
|
YUNYI-806A1 |

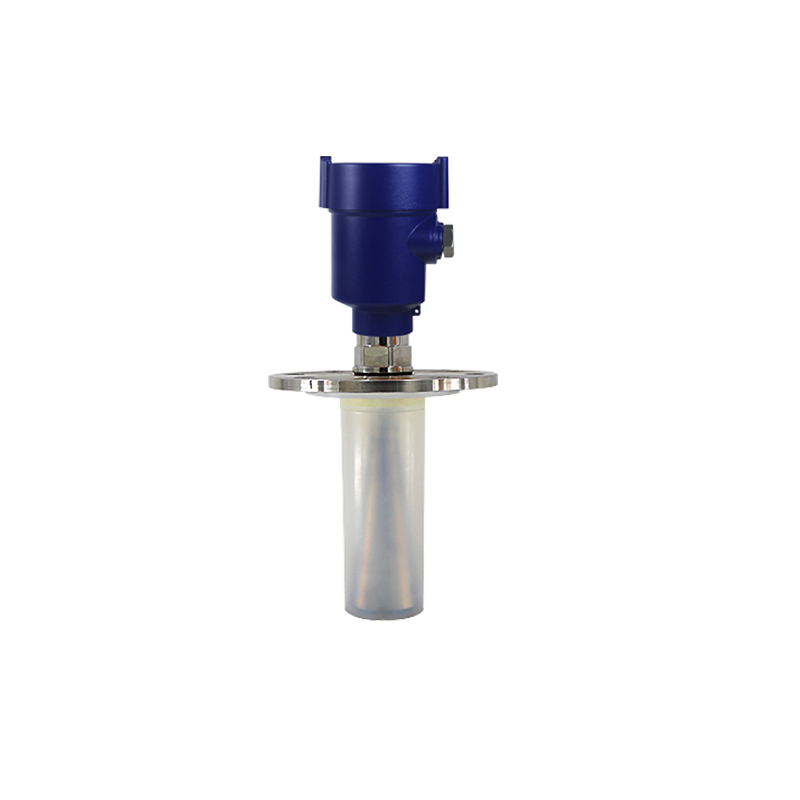

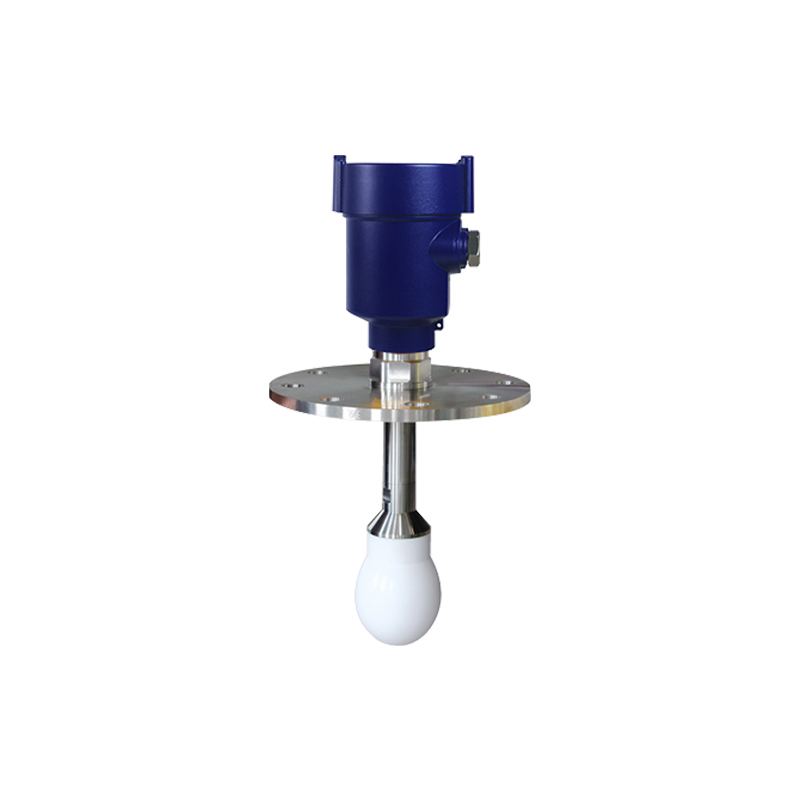

棒狀天線 |
有腐蝕性介質 |
|
YUNYI-806A2 |
喇叭口天線 |
耐溫、耐壓、輕微腐蝕的液體 |
|
YUNYI-806A3 |
萬向喇叭口天線 |
強粉塵易結晶、結露場合 |
|
YUNYI-806A4 |

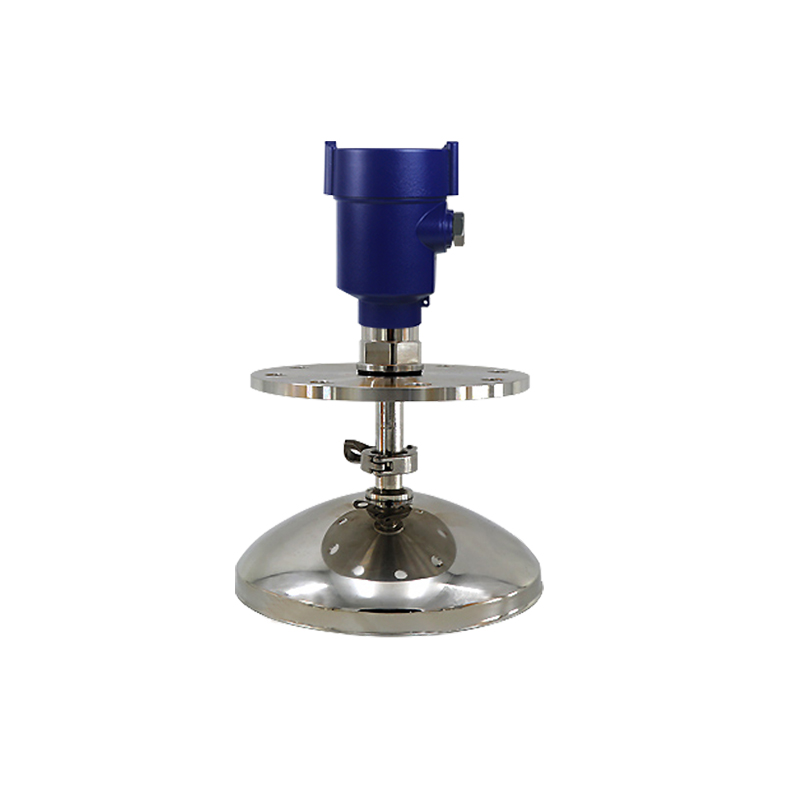

拋物面天線 |
強粉塵易結晶、結露場合 |
|
YUNYI-806A5 |
法蘭下裝喇叭口天線 |
衛生型液體存儲容器，強腐蝕性容器 |

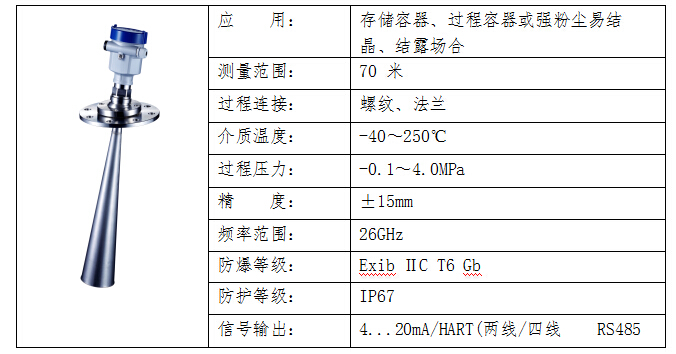

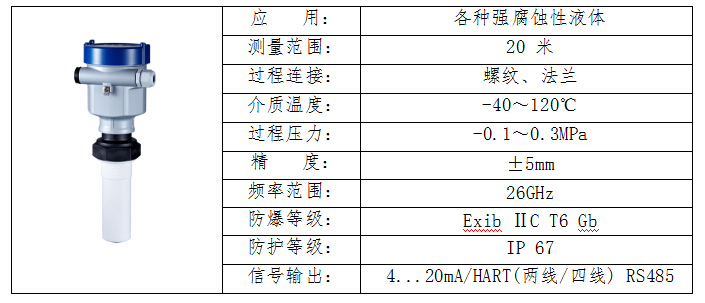

YUNYI-806A1型高頻雷達液位計技術參數

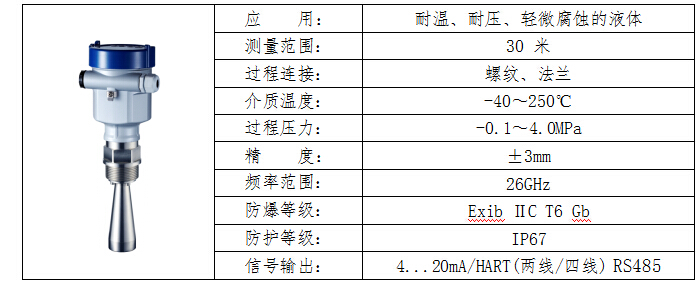

YUNYI-806A2型高頻雷達液位計技術參數
YUNYI-806A3型高頻雷達液位計技術參數
YUNYI-806A4型高頻雷達液位計技術參數

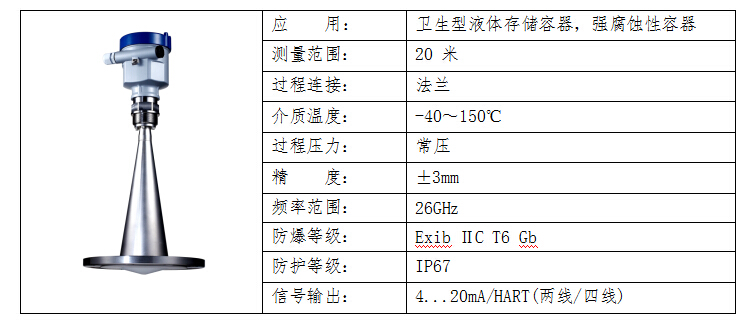

YUNYI-806A5型高頻雷達液位計技術參數
產品咨詢和詳細選型資料請聯系本公司銷售人員，我們將為您提供專業的產品選型指導、優質的產品供應和完善的售后服務。
本公司長期招國內代理商，真廠家歡迎驗廠 咨詢電話4000-118-588 西北地區驗廠可報銷來回車費！
應用場景選型一
代表工況：

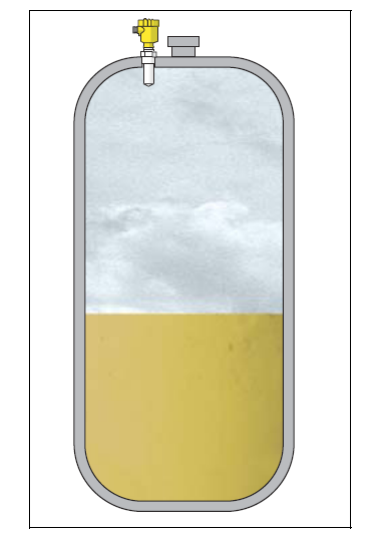

酸罐

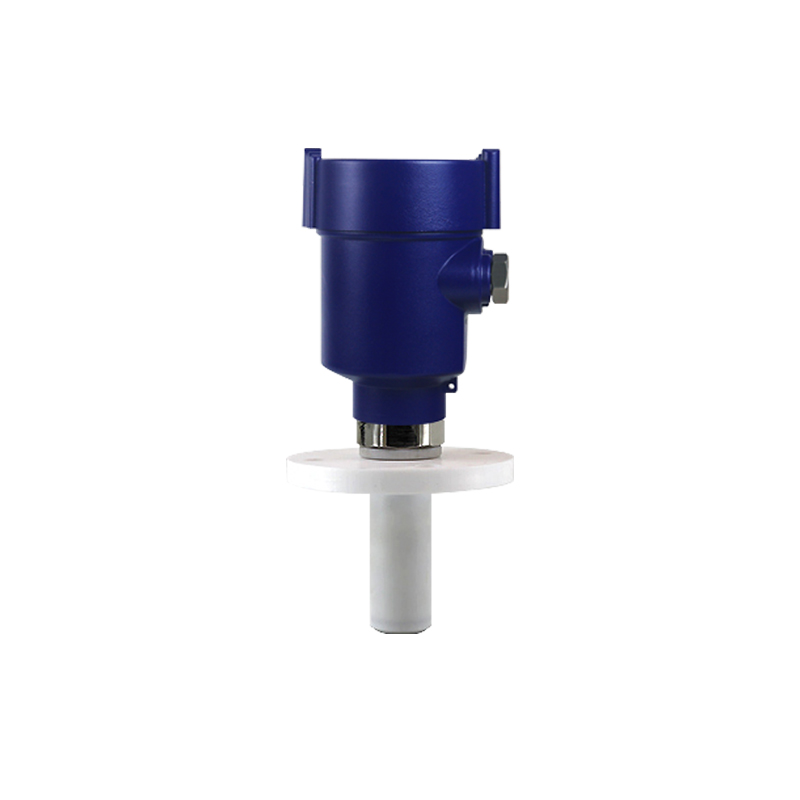

YUNYI806A1用于測量酸罐容器
拓展：不同的聚四氟乙烯天線結構可用于不同環境，有蒸汽環境復雜環境和無蒸汽環境。
應用場景選型二

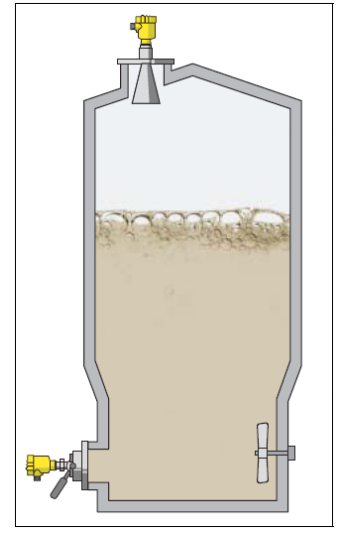

代表工況： 化工液體罐 糧油罐
YUNYI-806A2測量化工液體罐 糧油罐
YUNYI-806A2可安裝溫度適配器，擴展溫度范圍，溫度最高可達400°C
應用場景選型三

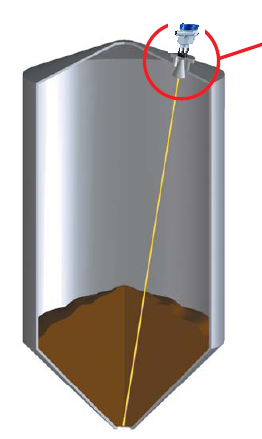

代表工況：糧食罐，煤罐，固體料罐
YUNYI-806A3雷達料位計
YUNYI-806A3雷達料位計采用萬向節，可調整發射方向
為了有更好的回波，雷達發射波需和料位垂直，效果最佳，配置吹掃裝置可測量強粉塵場合，可配吹掃適配器控制器，對吹掃頻率和時間進行控制。
