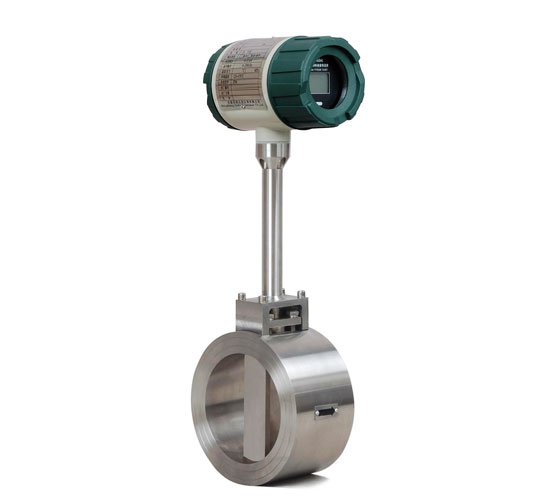

智能一體式渦街流量計
產品名稱:
智能一體式渦街流量計型號:
LUGB
產品摘要:
智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中渦街流量計。
- 產品描述
智能一體式渦街流量計產品概述：
智能一體式渦街流量計，是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中渦街流量計。可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
智能一體式渦街流量計主要特點：
無可動部件，長期穩定，結構簡單便于安裝和維護
采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正，提高測量精度
壓力損失小，量程范圍寬
采用EEPROM對累積流量進行掉電保護，保護時間大于10年
智能一體式渦街流量計詳細參數：
公稱通經（mm）
15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質
1Cr18Ni9Ti
公稱壓力（Mpa）
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被測介質溫度（℃）
－40～+250℃；－40～+350℃
環境條件
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級
測量液體：示值的±0.5
測量氣體或蒸汽：
示值的±1.0、±1.5
量程比
1:10；1:15
阻力損失系數
Cd<2.6
輸出信號
可選4-20mA或脈沖
供電電源
傳感器：+12VDC、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線
STVPV3×0.3（三線制），2×0.3（二線制）
安裝方式
法蘭夾持或一體化法蘭連接
傳輸距離
≤500m
信號線接口
內螺紋M20×1.5
防爆等級
ExdIIBT6
防護等級
IP65
允許振動加速度
1.0g
智能一體式渦街流量計流量范圍：
口徑（mm）
液體測量范圍（m3/h）
氣體測量范圍(m3/h)
DN15
1.2-6.2
5-25
DN20
1.5-10
8-50
DN25
1.6-16
10-70
DN32
1.9-19
15-150
DN40
2.5-26
22-220
DN50
3.5-38
36-320
DN65
6.2-65
50-480
DN80
10-100
70-640
DN100
15-150
130-1100
DN125
25-250
200-1700
DN150
36-380
280-2240
DN200
62-650
580-4960
DN250
140-1400
970-8000
DN300
200-2000
1380-11000
產品選型表：
型號
LUGB
管道式
LUCB
插入式
管徑
20-300mm
介質
1
氣體
2
壓縮空氣
3
液體
4
飽和蒸汽
5
過熱蒸汽
輸出信號
0
電壓脈沖輸出
1
4-20mAS輸出
2
電池供電，現場液晶顯示
3
4-20mA輸出，現場液晶顯示
防爆
B
本安防爆
無
精度
0.5
0.5級
1
1級
連接方式
1
法蘭連接
2
法蘭卡裝
例如LWG-50-4-3-0.5-2 指法蘭卡裝，管徑50mm ，電流輸出液晶就地顯示，精度1級渦街流量計。
