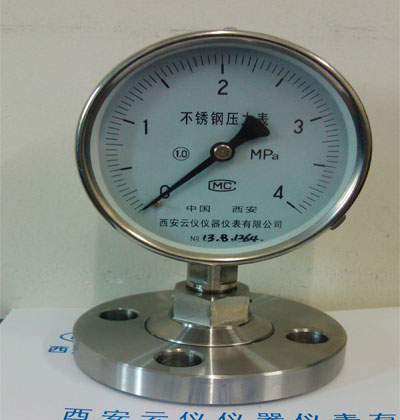

膜片壓力表
- 產品描述
概 要
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。
主要技術指示
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝。
外殼防護等級：IP64

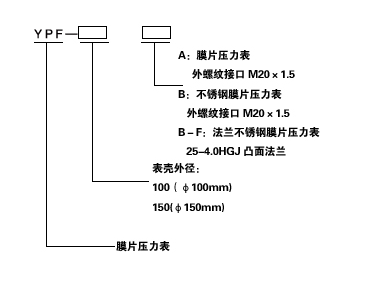

膜片壓力表型號
膜片壓力表標度范圍
承壓部
寸D1表殼
外徑D重量kg
YPF-100A
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPaφ85
φ100
1.6
YPF-100B
YPF-100B-Fφ115
YPF-150A
φ85
φ150
1.8
YPF-150B
YPF -150B-Fφ115
YPF-100B
YPF-100B-F0～1.6、0～.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPaφ160
φ100
2.9
YPF-150B
YPF-150B-Fφ160
φ150
3.2
膜片壓力表導壓系統及外殼等主要零件的材質
膜片壓力表型號
膜片壓力表名稱
膜片壓力表導壓系統
表殼材料
膜片
法蘭接頭
密封墊圈
YPF-100A
150A膜片壓力表
Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)1Cr18Ni9
丁腈橡膠
鑄鋁
YPF-100B
150B不銹鋼膜片壓力表
聚四氟乙烯
1Cr18Ni9
YPF-100B-F
150B-F法蘭不銹鋼膜片壓力表

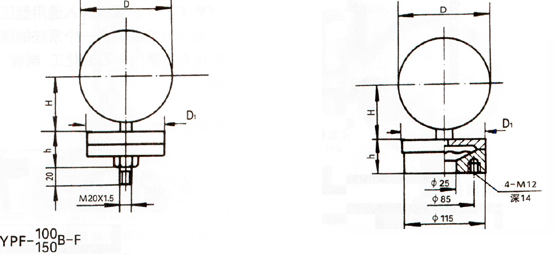

外形尺寸
YPF-100A
YPF-100B
YPF-100B
YPF-150A
YPF-150B
YPF-150B-F
D
φ100
φ110
φ110
φ150
φ160
φ160
H
66
66
66
91
91
91
h
32
32
36
32
32
36
