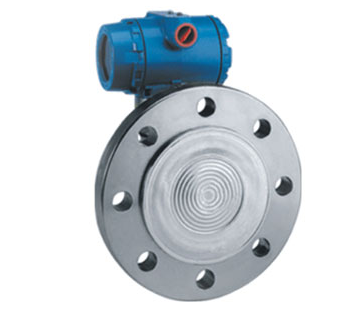

單法蘭差壓變送器
產品名稱:
單法蘭差壓變送器型號:
YDK322-IB最小起訂量:
1
產品摘要:
YDK322-IB電容式差壓變送器,可對各種容器進行精密的液位和密度測量。通過管道法蘭將變送器固定于容器上，適合于測量高溫、高黏度易沉淀或強腐蝕介質。液位膜片組件有平面式和插入式；法蘭口徑規格：3英寸和4英寸;壓力等級：150Ib和300Ib。根據測量介質的種類可選用316不銹鋼、哈氏合金或鉭膜片。
- 產品描述
產品名稱：電容式差壓變送器
產品型號：YDK322-IB
產品用途：適合于測量高溫、高黏度易沉淀或強腐蝕介質。
生產廠家：西安云儀儀器儀表有限公司
銷售熱線：029-88643194 88612256 （現貨供應）
詳情咨詢：http://www.zhenshitong.cn/product-114.html
YDK322-IB電容式差壓變送器,可對各種容器進行精密的液位和密度測量。通過管道法蘭將變送器固定于容器上，適合于測量高溫、高黏度易沉淀或強腐蝕介質。液位膜片組件有平面式和插入式；法蘭口徑規格：3英寸和4英寸;壓力等級：150Ib和300Ib。根據測量介質的種類可選用316不銹鋼、哈氏合金或鉭膜片。
技術參數
輸出：
模擬量：二線制4～20mADC
數字量：兩線制4～20mADC并疊加符合HART協議的過程變量數字信號。
電源：供電電壓12.5～45VDC
負載限制：回路最大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω ，不高于600Ω
通訊距離：最大通訊距離為1.5Km，多站通訊最多可接15臺智能變送器。
輸出顯示：四位制數字顯示、五位LCD液晶顯示、指針式。
防爆形式：
本安型：ExiaII CT5
隔爆型
零點遷移范圍：零點可隨意正遷移或負遷移，但不得使設定的測量范圍上下限和量程超出極限值。
溫度范圍：環境溫度：-40～85℃ （選用LCD指示表時為-20～70℃）
測量介質溫度：-40～104℃
靜壓和單向超壓范圍：
150Ib法蘭：3.45Kpa（絕壓）～1.89MPa（37℃）
300Ib法蘭：3.45Kpa（絕壓）～4.9MPa（37℃）
相對濕度：5～98%RH
啟動時間：5秒內啟動
容量變化量：小于0.16cm3
阻尼調整：時間常熟0.20～25秒

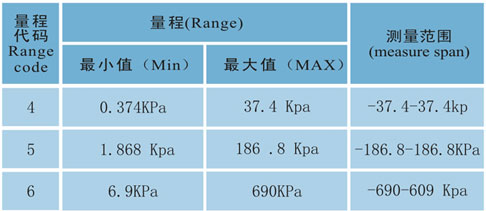

故障報警：如傳感器或電路出現故障，自動診斷功能將自動輸出3.9或21.0mA組態保護。為了避免變送器的組態數據被隨意改動，可通過軟件或保護開關鎖定存儲的數據。測量范圍
性能指標
參考條件：零點為下限且未遷移，溫度為25℃，大氣壓，24VDC電源，硅油，隔離膜片316不銹鋼，數據整定范圍與量程上下限值相同。
精度：所調量程的±0.1%所調量程不小于0.1URL.
所調量程的±[0.05+(0.005URL/量程)]%
所調量程不大于0.1URL，不小于0.025URL
所調量程的±[0.01+(0.006URL/量程)]%
所調量程不大于0.025URL，不小于0.01URL.
注：精度指示已包含線性、滯后和重復性的影響。
穩定性：±0.1%URL/年
溫度效應：±（0.05%URL+0.15%量程+200Pa）/20℃
靜壓影響：零點誤差為0.1URL/6.9MPa
振動影響：在任何軸向可經受頻率達200Hz的振動，引起的誤差為±0.05%URL
電源影響：小于所調量程的0.005%/V
負載影響：無負載影響
安裝位置影響：大致250Pa零點遷移，可通過校準消除，無量程效應。

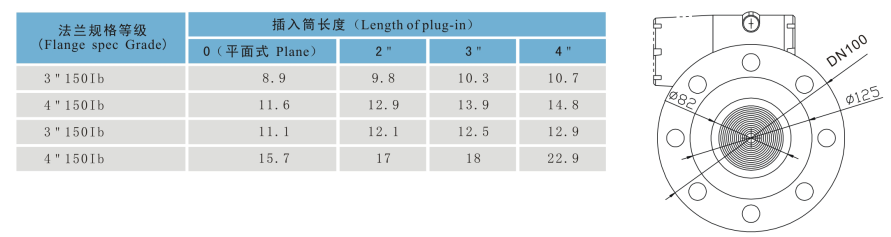

射頻干擾影響：在頻率30-1000MHz及最大場強10V/m的條件下，引起漂移為所調量程的±0.1%尺寸
