精密壓力表一般型號規格：

型號命名    YB-□□

Y表示一般壓力表  B表示精密

第一個框內為數字表示表殼公稱直徑（50、60、100、150）

第二個框內為字母表示結構形式（無代號表示徑向無邊；Z軸向無邊；ZT軸向帶邊；T徑向帶后邊）

一般量程規格：

-0.1-0 MPa，-0.1-0.15MPa，-0.1-0.3MPa，-0.1-0.5MPa，-0.1-0.9MPa，-0.1-1.5MPa， -0.1-2.4MPa，0-1MPa，0-2.5MPa，0-4MPa，0-6MPa，0-10MPa，0-16MPa，0-21MPa，0-25MPa，0-28MPa，0-35MPa，0-40MPa，0-42MPa，0-60MPa，0-70MPa，0-100MPa，0-120MPa，0-160MPa，0-200MPa，0-250MPa，0-300MPa



0.4級精密壓力表是一種以彈簧管為測量元件的指針式壓力表。主要用于校驗、檢定精度要求較高的壓力測量儀器儀表以及與壓力參量呈一定函數關系的其它量值的連續測量、標定、檢測、校驗、檢驗、校準或檢定。

壓力表量程： 0～0.06MPa ，0～0.1MPa ，0～0.16MPa ，0～0.25MPa ，0～0.4MPa ，

0～0.6MPa ，0～1MPa ，0～1.6MPa ，0～2.5MPa

0～4MPa ，0～6MPa ，0～10MPa ，0～16MPa

0～25MPa ，0～40MPa ，0～60MPa

等級精度： 0.4級

表盤直徑：150mm

螺紋接頭：M20*1.5

安裝方式：徑向、軸向

訂貨注意：要說明量程、精度、安裝方式、帶環、調零等等

特點 ：●均勻分度的印制標尺刻線;

●光潔的金屬鏡面環;

●的刀形指針;

●良好的線性示值;

●可確保每一條刻線指示精度;

●尤其適用于連續或密集測試點的量值傳遞

備注：

0.4級精密壓力表是一種按精度等級分類的稱謂, 所謂0.4級是指該精密壓力表的精度等級為其測量上限值的±0.4%,亦既允許的大示值基本誤差為其測量上限值的±0.4%.如照片所示,該精密壓力表的精度等級為0.4級,測量上限為1.6MPa,其允許的大示值基本誤差為: 1.6MPa×0.4%=±0.0064MPa ,0.4級精密壓力表在精密壓力表精度系列中屬低精度等級的精密壓力表,它不僅常用于壓力的量值傳遞,更多是用于在線的精密測量之用. 中華人民共和國國家標準 GB/T 1227-2002 精密壓力表中規定,0.4級,測量上限為1.6MPa的精密壓力表的標度分格總數為160分格,其小分格值則為: 1.6MPa÷160分格=0.01MPa/分格.也就是說,0.4級,測量上限為1.6MPa的精密壓力表的大示值基本誤差不得超過±0.64個小分格,既±0.0064MPa. 0.4級精密壓力表的實際示值基本誤差(包括零點誤差)需要在參比工作條件下測定, 所謂參比工作條件有三,一是儀表應處于正常工作位置(未指明時,正常工作位置系指垂直安裝),二是負荷均勻變化, 三是周圍環境溫度為20℃(0.4級精密壓力表允許偏差±3℃). 較其它精度等級的精密壓力表,0.4級精密壓力表在實際工況中是一種相對應用多的精密壓力表. 其結構成熟、指示連續且直觀、性能穩定且耐用、量限段完整且價格較低,加之適于在線精密測量等獨特的使其得到了特別廣泛的應用.

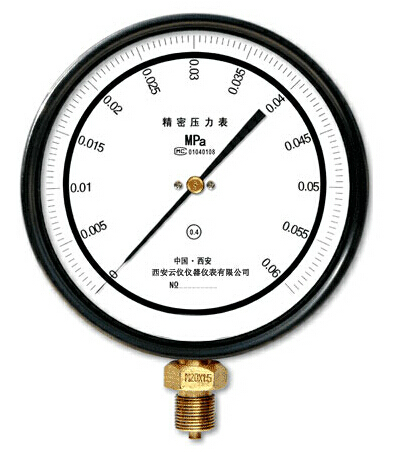

YB150A精密壓力表產品介紹

YB150A精密壓力表主要用來校驗工業用普通壓力表也可用于精密測量對銅合金和鋼合金結構等無腐蝕性、非結晶、非凝固的各介質的壓力。YB-150A型在標度線下設有鏡面環，使儀表讀數更清晰精確，外形美觀新穎

YB150A精密壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使不銹鋼壓力表具有良好的耐腐蝕性能，不銹鋼壓力表可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。

YB150A精密壓力表技術參數

溫度影響：使用環境溫度如偏離20±3℃時，則須考慮溫度附加誤差（≤0.4%10℃)。

使用環境條件：5～40℃，相對濕度不大于80%，且震動和壓力源的波動應對儀表的精確讀數無影響。

重量：1Kg。

YB150A精密壓力表工作原理

YB150A精密壓力表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢侵入。精密壓力表的作用原理是基于彈性元件（測量系統中的彈簧管）變形。在被測介質的壓力作用下，迫使彈簧管的末端產生相應彈性變形——位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在分度盤上指示出來。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。  www.lyibiao.com www.zhenshitong.cn
