壓力表內部有一個電位器，電位器的滑動端與壓力表的指針相連。壓力變化時，電位器滑動端的位置也隨之改變。
遠傳壓力表與變頻器的接線：遠傳壓力表的三個端子分別接變頻器的+10V(電源)，GND(公共地)，X1(多功能端子)。
需要設定變頻器的參數：
1、運行指令來源=外部端子。
2、頻率指令通道=PID。
3、P值，I值，D值。
4、頻率上限。
5、頻率下限。
6、目標壓力。
結構原理
1、本電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成.電阻遠傳壓力表機械部分
2、的作用與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此,當齒輪傳動機構中
3、的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于 電刷在電阻器上滑行，
4、使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一 相應的讀數值。同時，一次
5、儀表也指示出相應的壓力值。
6、遠傳壓力表有數字遠傳壓力表，電接點遠傳壓力表，電阻遠傳壓力表，差動遠傳壓力表，耐震電阻遠傳壓力表等。
1、環境溫度：-40～60℃。
2、工作壓力：
（1）靜 負 荷：用至測量上限值的3/4。
（2）交變負荷：用至測量上限值的2/3。
（3）短時壓力：用至測量上限值。
（4）相對溫度：<85%。
液體和機械壓力表已廣泛應用于各種行業。這些裝置按比例放大和縮小以適應各自行業的各種壓力值。然而，這些類型的儀表具有其局限性，因為難以將電引線連接到液體或機械儀表上。這使我們在知識方面存在差距，例如測量如何在辦公室或工廠的其他地方傳輸，以及我們如何記錄和存儲來自液體設備的信息？
當發明者想出如何測量未知的電阻時，答案就出現了

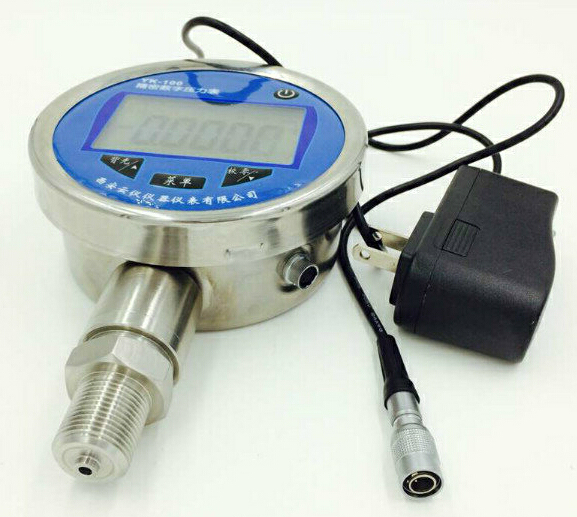

遠傳型數字壓力表概述：
遠傳數字壓力表在精密數字壓力表基礎上增加信號輸出功能，即兼顧了無外電的顯示問題，又很好的解決了遠傳問題，目前我廠生產的遠傳數字壓力表分為電流輸出型遠傳壓力表和RS485信號輸出遠傳數字壓力表。
遠傳數字壓力表應用領域
壓力變送器應用場合；
高精度壓力控制;
工業壓力監測；
PLC工控裝置；
自動化生產線；
遠傳數字壓力表產品特點
兩線制（4~20）mA，減少用戶布線成本；
電流輸出16位高分辨率；
用戶自定義電流和壓力對應關系；
高速壓力采樣，最高可達到每秒10次，而且采樣周期用戶可調；
寬范圍溫度補償，測量更準確；
嚴格的老化工藝，長期穩定可靠；
超大液晶屏幕，大字體更直觀；

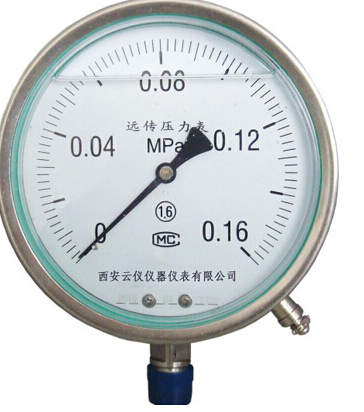

YTZ-150電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置滑線電阻式發送器，故可把被測值以電量傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，電阻遠傳壓力表并能就地指示壓力，以便于現場工藝檢查。
結構原理：
電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等的組成。
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
電阻遠傳壓力表主要技術參數：
精確度等級：1.6級
發送器起始電阻值：3～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端外加電壓不大于6V
電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
