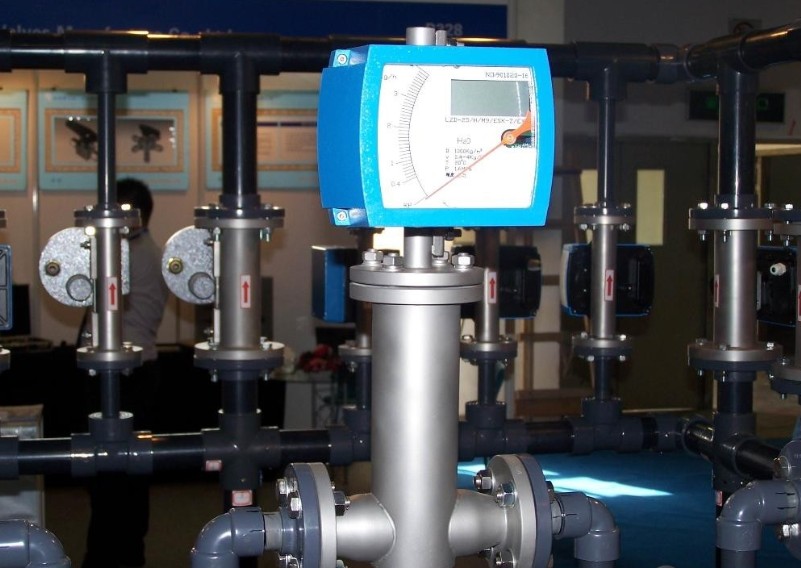

液晶顯示金屬管轉子流量計產品概述：
   液晶顯示金屬管轉子流量計（金屬管浮子流量計）是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。該系列金屬管浮子流量計以其優良的性能和可靠性，已廣泛使用于石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處理等行業。
液晶顯示金屬管轉子流量計功能特點：
可適用于小口徑和低流速介質流量測量
對于直管段要求不高，量程比達到10:1
可帶現場指示表頭，雙行液晶瞬時/累積流量顯示
全金屬結構，適用高溫、高壓和強腐蝕性介質
對被測流體粘度有一定限制，不能測量大黏度的流體
液晶顯示金屬管轉子流量計詳細參數：
精    度：1.0 F.S
量 程 比：標準型10:1（可定制20:1）
測量范圍:水（20℃）1～200000L／h 空氣（20℃，0.1013MPa）0.03～6000m3／h
可選材質：304不銹鋼；316不銹鋼；316L不銹鋼；PTFE；鈦；哈C合金
壓力等級：標準型：4.0MPa (DN15－DN50)   1.6MPa (DN80-DN200)
高 壓 型：≤32MPa（DN15－DN50）≤16MPa (DN80-DN200)
壓力損失：7kPa-70kPa
介質溫度：標準型：－40℃～100℃；PTFE：0℃～100℃；高溫型：110℃～450℃
環境溫度：－30℃～80℃
介質粘度：DN15：≤5mPa.s(F15.1-F15.3)  ≤30mPa.s(F15.1-F15.3)；DN25：≤250mPa.s
          DN50～DN200：≤300mPa.s
連接形式：DIN2501 標準法蘭（可定制其它連接方式）
電纜接口：M20*1.5 內螺紋（隔爆型為1/2NPT 內螺紋）
供電電源：24VDC（12VDC－32VDC）
負載特性：≤600Ω
液晶顯示：瞬時流量:0～50000(可帶小數點)；累積流量:0～99999999(可帶小數點)自動復位
防護等級：IP65
防爆等級：本安型ExiaⅡCT5；隔爆型ExdⅡBT6
液晶顯示金屬管轉子流量計流量范圍：

公稱通徑	水(l/h 材質PTFE除外)	水(l/h 材質PTFE)	空氣(m3/h 標態)
DN15、DN20	最小流量1～63 最大流量10～630	最小流量1.6～40 最大流量16～400	最小流量0.03～1.8 最大流量0.3～18
DN25、DN32	最小流量63～630 最大流量630～6300	最小流量63～320 最大流量630～3200	最小流量3.0～18 最大流量30～180
DN40	最小流量400～1000 最大流量4000～10000	最小流量200～630 最大流量2000～6300	最小流量12～30 最大流量120～300
DN50、DN65	最小流量500～2500 最大流量5000～25000	最小流量400～1600 最大流量4000～16000	最小流量18～70 最大流量180～700
DN80	最小流量1600～6300 最大流量16000～63000	最小流量1600～4000 最大流量16000～40000	最小流量70～180 最大流量700～1800
DN100、DN125	最小流量4000～10000 最大流量40000～100000	最小流量4000～6000 最大流量40000～60000	最小流量180～300 最大流量1800～3000
DN150	最小流量8000～15000 最大流量80000～150000	最小流量8000 最大流量80000	最小流量300 最大流量3000
DN200	最小流量15000～20000 最大流量150000～200000	特殊訂貨	特殊訂貨

水平安裝轉子流量計

金屬管轉子流量計儀表口徑、浮子號的確定
1金屬管轉子流量計修正系數Kx確定
a.如果用戶給出的是液體體積流量Qv,則用下式計算Ka:
  Ka=
b.如果用戶給出的是液體質量流量Qm,則用下式計算Kb:
Kb=
c.如果用戶給出的是標準狀況下(0℃,0.1013MPa)氣體體積流量Qv,,則用下式計算Kc:
 Kc=
d.如果用戶給出的是操作狀態下氣體體積流量Qv,則用下式計算Kd:
 Kd=
e.如果用戶給出的是氣體質量流量Qm,則用下式計算Ks:
 Ke=
以上各式中：
ρ ------被測介質的密度
         液體被測介質是指在20℃，0.1013MPa下的密度（g/cm3）
         氣體被測介質是指在20℃， 0.1013MPa下的密度(kg/m3)
ρs------所選浮子的密度
         不銹鋼浮子的密度為7.8g/cm3
           聚四氟乙烯浮子的密度為3.4g/cm3
           鎳基合金浮子的密度為8.3g/cm3
  ρn------空氣在(20℃,0.1013MPa)標校狀態下的密度,1.205kg/m3
  T ------被測介質的絕對溫度(K)
  Tn------標校介質的絕對溫度(293.15K)
  P ------被測介質的絕對壓力(MPa)
  Pn------標校介質的絕對壓力(0.1013MPa)
2金屬管轉子流量計口徑及測量范圍的確定
A.根據用戶在選型規格書中所提供的參數,選擇適當?shù)男拚禂?shù)計算公式,計算出相應的標校介質流量Qs:Qs=Kx×Q
Qs---指標準介質(水或空氣)在標校狀態下的流量
Q ---指用戶提供的介質流量
Kx---指修正系數
B.流量表中給出的水及空氣的流量是指20℃,0.1013MPa狀態下的正常流量,其允許范圍是正常流量的+10%,即經過計算得到的水及空氣的流量Qs,如果在流量表中所示的某個范圍內,就可選定該范圍對應的浮子號及對應的測量管口徑.
C.根據下式確定用戶被測介質流量刻度的上限值Q:
      0.9
式中：Qi指流量表中某一浮子號對應的水或空氣的體積流量上限值
D．于計算中沒有考慮到粘度的修正，有可能與計算機的計算結果產生差異，屆時請用戶予以協助。
