TUF-2000H手持式超聲波流量計概述：
TUF-2000H手持式超聲波流量計高精度測量、體積小重量輕、非接觸式測量、測量范圍大、充電電源、大屏幕液晶顯示、內置數據記錄器。
TUF-2000H手持式超聲波流量計特點：
高精度測量
    測量精度優于±1%,線性度0.5%,重復性精度0.2%
體積小 重量輕
    體積:210×90×30mm,重量?jī)H為0.5kg
非接觸式測量

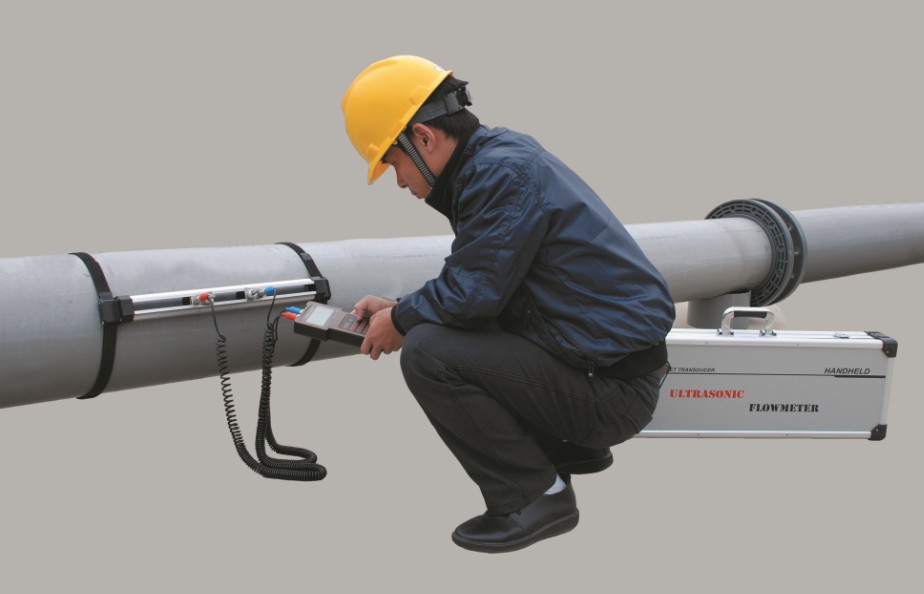

    將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量
測量范圍大
    選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量
充電電源
   內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上
大屏幕液晶顯示
    可同時顯示累積流量，瞬時流量，流速，工作狀態等。
內置數據記錄器
    內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。
TUF-2000H手持式超聲波流量計詳細參數：
T

項　  目	性能  參數
線 性 度	0.5%
重 復 性	0.2%
準 確 度	優于±1%,流速＞0.03m/s
響應時間	0～999秒,使用者任選
流速范圍	±32m/s
管段尺寸	15mm～6000mm
測量單位	米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美 國液體桶,英國液體桶,  美國兆加侖,使用者指定單位
累 積 器	7位正、負、凈累積器
液體種類	各種能傳導超聲波的單一均勻的液體
安 全 性	設置值的鎖定，更改數據需解鎖
顯 　　示	4×8中文或4×16英文
通訊接口	RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品
傳 感 器	標配為M1型,另有其它2種可供選擇
傳感器電纜	標準為5m×2,也可加長為10m×2
電　　 源	3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器
數據記錄	內置數據記錄儀可記錄2000行數據
手動累積器	7位,按鍵即可開始用于校準
外殼材料	阻燃ABS
外形尺寸	210×90×30mm
主機重量	500g(1.2 lbs)包括電池

TUF-2000H手持式超聲波流量計傳感器類型：

名    稱	型號	測量范圍	MENU23菜單探頭選項	溫度范圍（℃）
小型傳感器	TS-2	DN15~100	夾裝小探頭TS-2	-30~90
中型傳感器	TM-1	DN50~700	夾裝中探頭TM-1	-30~90
大型傳感器	TL-1	DN300~6000	夾裝大探頭TL-1	-30~90
高溫小型 傳感器	TS-2-HT	DN15~100	夾裝小探頭TS-2	-30~160
高溫中型 傳感器	TM-1-HT	DN50~700	夾裝中探頭TM-1	-30~160
高溫大型 傳感器	TL-1-HT	DN300~6000	夾裝中探頭TM-1	-30~160
小型支架 傳感器	HS	DN15~100	標準HS小支架傳感器	-30~160
中型支架 傳感器	HM	DN50~300	標準HM中支架傳感器	-30~160
高溫小型支架傳感器	HS-HT	DN15~100	標準HS小支架傳感器	-30~160
高溫中型支架傳感器	HM-HT	DN50~300	標準HM中支架傳感器	-30~160
延長支架	EB-1	DN300~700	——	——

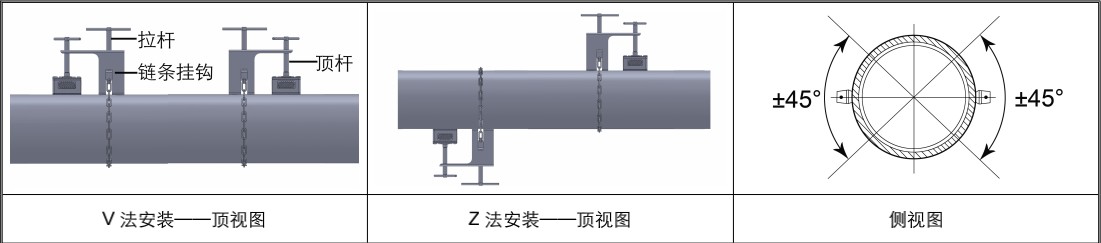

 ☆ V法
DN15mm-200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數
☆ Z法
DN200mm-6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減最小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合。

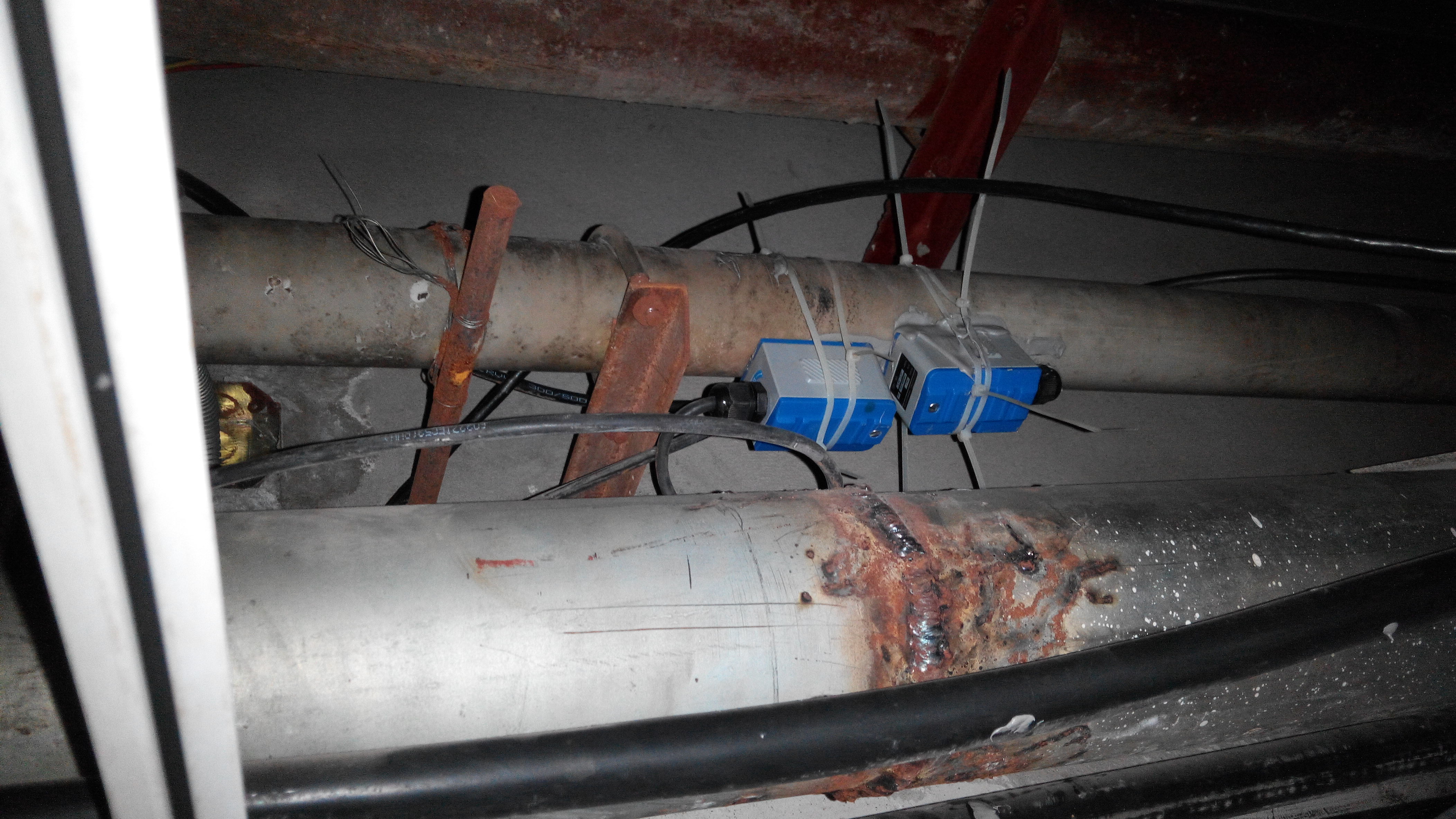

手持式超聲波流量計探頭安裝說明：
（1）選擇安裝點后安裝第一支傳感器，將需要安裝傳感器處的管道表面處理干凈（包括油漆、銹跡，金屬管道需見到金屬光澤）。
按照?qǐng)D片所示將夾具固定在安裝點附近，轉動夾具拉桿，將夾具固定牢固。
（2）將傳感器表面涂抹耦合劑，置于安裝點，轉動夾具上頂桿，將其頂緊。
（3）按照安裝距離處理另一支傳感器的安裝點并安裝，處理方法及安裝方法同上。
（4）注意傳感器的發射方向是相對發射的（傳感器的發射方向見傳感器上方箭頭）。
說明：本夾具采用 304 不銹鋼材質
