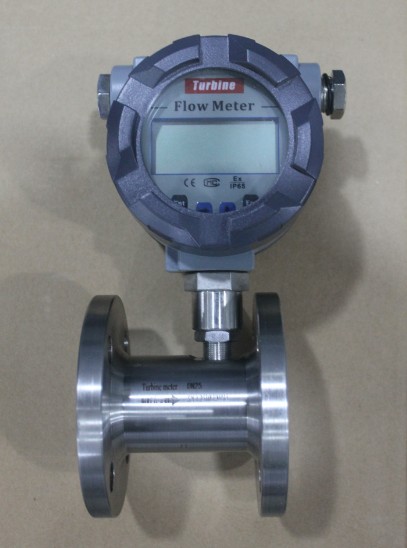

液體渦輪流量計產品概述：
液體渦輪流量計適用于液體的測量要求介質干凈，須裝安裝過濾器，儀表精度高，重復性好，結構緊湊，安裝維護方便耐壓等級高。
適用介質：液體
不適用介質：氣體、蒸汽
要求介質潔凈，須安裝過濾器
液體渦輪流量計主要特點：
高精確度，一般可達±0.5%R、±1.0%R
重復性好，短期重復性可達0.05% - 0.2%
結構緊湊輕巧，安裝維護方便
耐壓等級高
壓力損失小，流通能力強
抗震動性能強
液體渦輪流量計工作原理：
　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電 　　脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k 　　式中： 　　f——脈沖頻率[Hz]； 　　k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k 　　Q——流體的瞬時流量（工作狀態下）[m/h]； 　　3600——換算系數。 　　每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
液體渦輪流量計技術參數：
公稱口徑：　管道式：DN4～DN200 　　插入式：DN100～DN2000 　　
精度等級：　管道式：±0.5級，±1.0級 　　插入式：±1.5級、±2.5級 　　高精度的可達0.2級 　　
環境溫度：　-20℃～50℃ 　　
介質溫度：　測量液體：-20℃～120℃ 　　測量氣體：-20℃～80℃ 　　
大氣壓力：　86KPa～106KPa 　　
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 　　
防爆等級：　ExdIIBT4 　　
連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等 　　
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN 　　液體：上游直管段應≥20DN，下游直管段應≥5DN 　　插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑） 　　
顯示方式：　（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表) 　　（2）現場顯示：8位LCD顯示累積流量，單位(m3) 　　4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速 　　（3）溫度壓力補償型： 　　A、顯示標準瞬時流量及標準累計流量 　　B、顯示當前壓力、溫度、電池電壓 　　
輸出功能： 　　（1）脈沖輸出，p-p值由供電電源確定 　　（2）4～20mA兩線制電流輸出 　　（3）單位體積脈沖輸出及傳感器原始脈沖輸出 　　（4）帶有RS485通迅接口 　　
供電電源： 　　（1）DC5～24V 　　（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上 　　（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上 　　
傳輸距離：　傳感器至顯示儀距離可達500m
液體渦輪流量計詳細參數：

儀表型號	LWGY-N	LWGY-A	LWGY-N防爆型	LWGY- A防爆型	LWGY-B	LWGY- C
信號輸出	脈沖	4-20mA	脈沖	或4-20mA	無	4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%

精度等級	1.0~0.5級	1.0~0.5級	1.0~0.5級
測量范圍	標準量程	標準量程	標準量程或擴展量程
顯示器	無	無	有
通訊接口	無	無	可選RS485
儀表材質	不銹鋼	不銹鋼	不銹鋼
防爆等級	無	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防護等級	IP65	IP65	IP65
整機功耗	＜1W	＜1W	＜1W
儀表通經	DN4~DN250	DN4~DN250	DN4~DN250
介質溫度	-20℃~120℃	-20℃~120℃	-20℃~120℃
環境溫度	-30℃~60℃	-30℃~60℃	-30℃~60℃

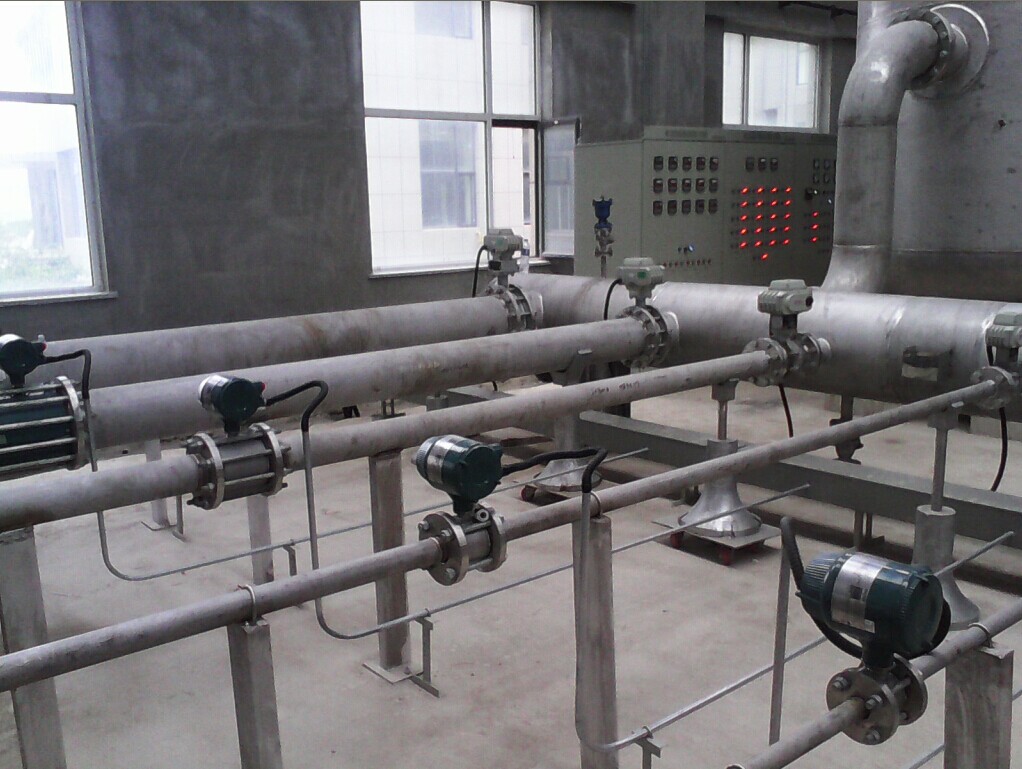

自來水管道渦輪流量計現場

液體渦輪流量計 結構特征與工作原理
2．1．1 液體渦輪流量計  結構特征
　　傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
2．1．2 液體渦輪流量計工作原理
　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
式中：
 f —— 脈沖頻率[Hz]
 k —— 傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q —— 流體的瞬時流量（工作狀態下）[m3/h]
3600 —— 換算系數
　  每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
2．2  液體渦輪流量計 基本參數與技術性能
(1) 基本參數：見表（一）
表（一）
產 品 型 號 與 標 記 說 明
LWGY□    □□□    □    □    □
類型    LWGY                    基本型，+12V供電，脈沖輸出，高電平≥8V
低電平≤0.8V
LWGYA                    4～20mA兩線制電流輸出，遠傳変送型
LWGYB                    電池供電現場顯示型
LWGYC                    現場顯示/4～20mA 兩線制電流輸出
公稱通徑
4  4mm，普通渦輪流量范圍0.04～0.25m3/h
6  6mm，普通渦輪流量范圍0.1～0.6m3/h
10 10mm，普通渦輪流量范圍0.2～1.2m3/h
15 15mm，普通渦輪流量范圍0.6～6m3/h
25 25mm，普通渦輪流量范圍1～10m3/h
40 40mm，普通渦輪流量范圍2～20m3/h
50 50mm，普通渦輪流量范圍4～40m3/h
80 80mm，普通渦輪流量范圍10～100m3/h
100 100mm，普通渦輪流量范圍20～200m3/h
150 150mm，普通渦輪流量范圍30～300m3/h
200 200mm，普通渦輪流量范圍80～800m3/h
防  爆 無標記，為非防爆型
防爆型
精度
等級 精度0.5級
精度1級
渦 輪
類 型 寬量程渦輪
普通渦輪
DN4—DN40口徑的傳感器為螺紋連接，最大工作壓力為6.3Mpa；
DN50—DN200口徑的傳感器為法蘭連接, 最大工作壓力為2.5Mpa；
DN4—DN10口徑的傳感器帶有前后直管段、過濾器。
DN15以上口徑的傳感器我公司可配套前后直管段。
DN25－DN40口徑的傳感器也可制作成法蘭連接，但需在訂貨時說
(2) 介質溫度：-20～＋120℃。
(3) 環境溫度：-20～＋55℃。
(4) 供電電源：電壓：12V±10%, 電流：≤10mA。
(5) 輸出電壓幅值：高電平≥8V，低電平≤0.8V。
(6) 傳輸距離：傳感器至顯示儀表的距離可達1000m。

液體渦輪選型說明書
