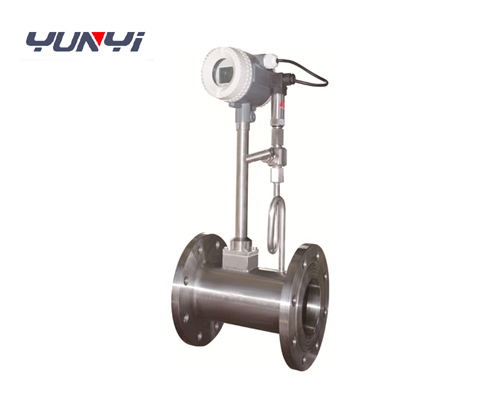

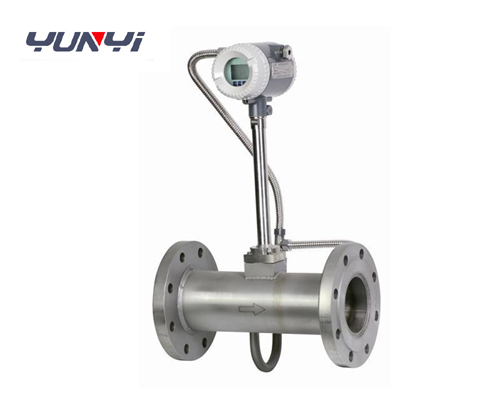

帶溫壓補償渦街流量計產品概述：
        帶溫壓補償智渦街流量計是將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，帶溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。
帶溫壓補償渦街流量計主要特點：
表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
全新的數字濾波和修正功能使流量測量更加精準可靠。
電池供電型無需外接電源既可連續工作兩年以上。
全新點陣漢字液晶顯示，使用操作更方便。
帶溫壓補償渦街流量計詳細參數：

i、溫壓補償渦街流量計主要功能及特點
1、具有較寬的測量量程范圍、精確度高、壓損小， 具有高可靠性和長期穩
    定性。
2、結構簡單，安裝維護方便，無可動部件、無機械磨損。
3、全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕
    性強。
4、常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。
ii、溫壓補償渦街流量計主要技術參數
1、測量介質：一般氣體、蒸汽
2、公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以
    上口徑協議供貨
3、介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高
    溫）、-40～350℃（超高溫）
4、公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)
5、精    度：±1%R，±1.5%R（滿管式）
          ±1.5%R，±2.5%R（插入式）
6、供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二
    線制電流輸出型）、3.6V鋰電池、雙供電
7、本體材質：304(其它材料協議供貨)
8、防護等級：IP65(其它防護等級協議供貨)
9、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

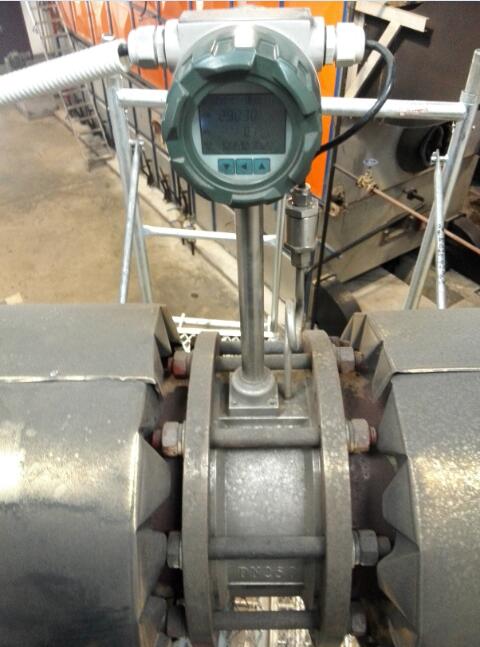

蒸汽管道溫壓補償渦街流量計

供暖管道溫壓補償渦街流量計

渦街流量計儀表管道安裝要求：
    渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求：

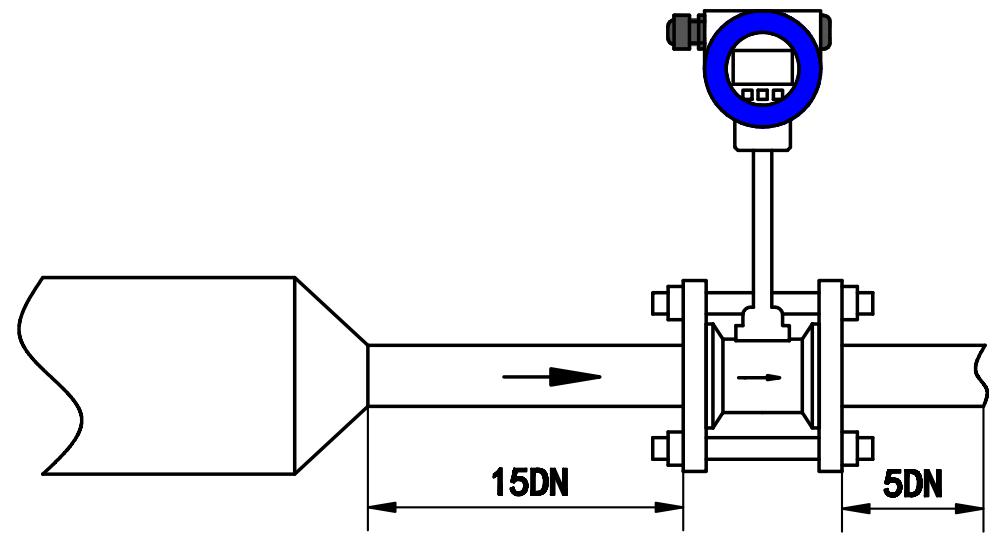

同心收縮全開閥門


同一平面兩個90度彎頭

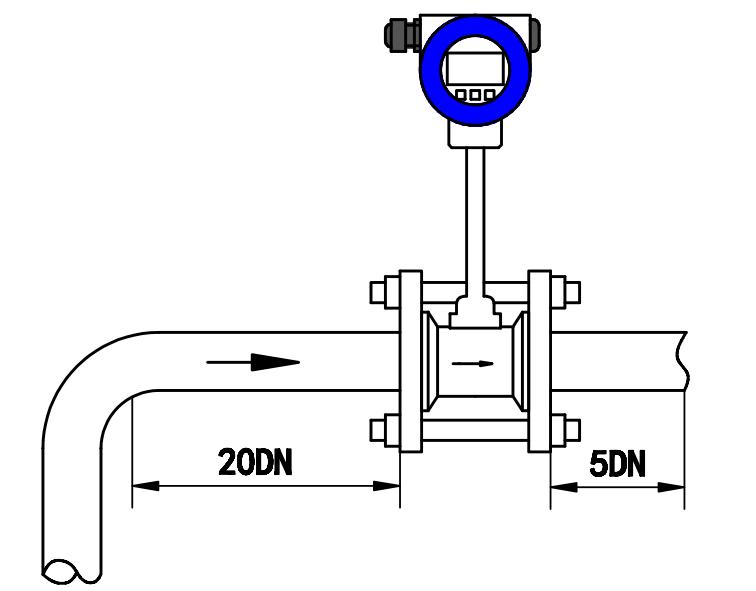

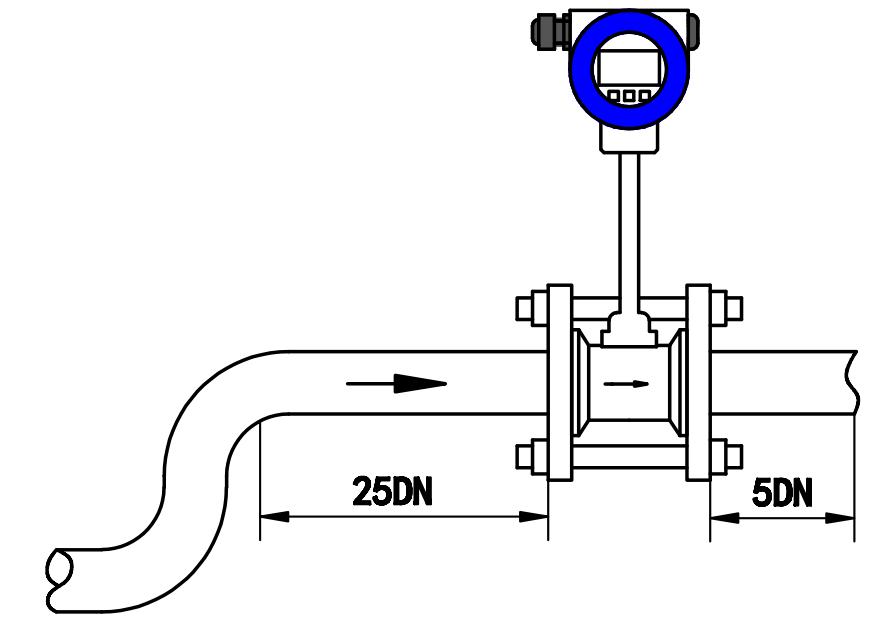

一個90度彎頭

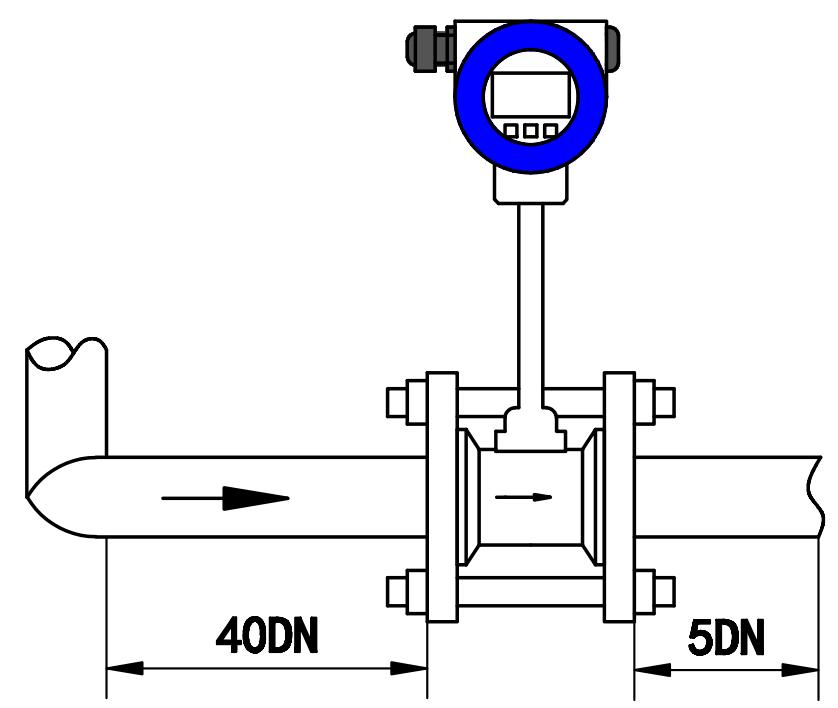

不同平面兩個90度彎頭

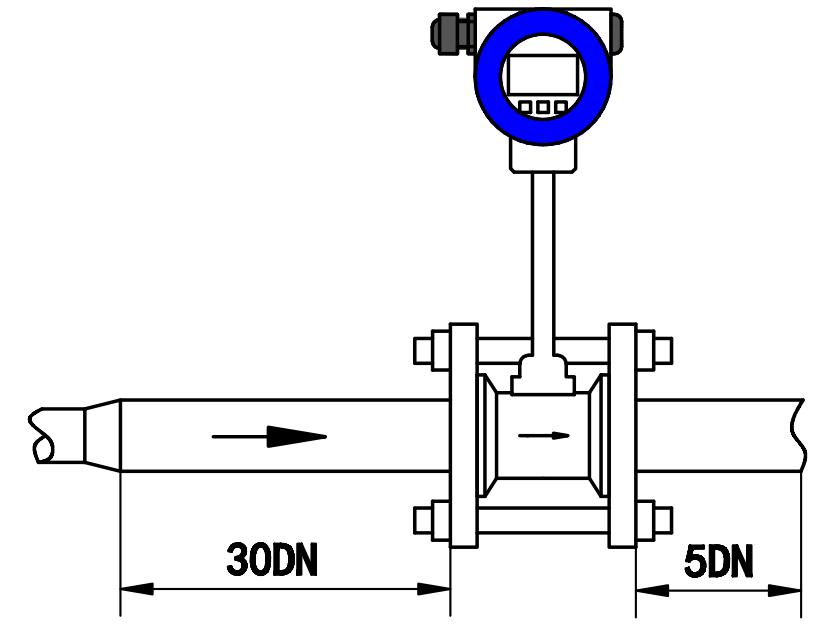

同心擴管

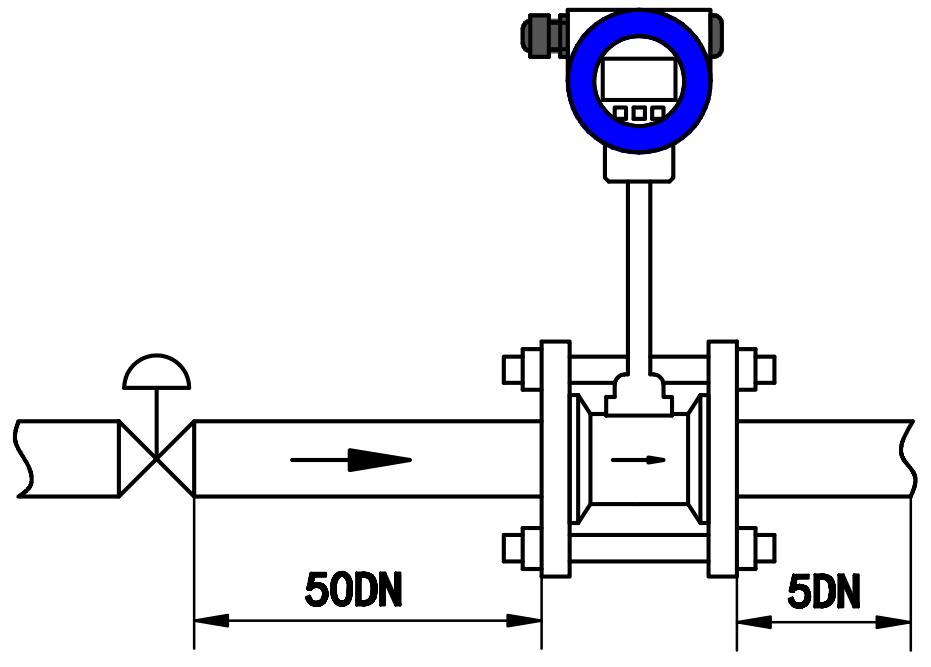

調節閥半開閥門（不推薦）

注：
1、DN為儀表口徑，單位mm
2、調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
3、上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。

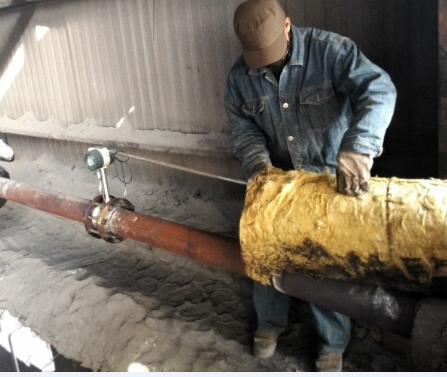

5、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過55℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
6、儀表在在管道上可以水平、垂直或傾斜安裝。

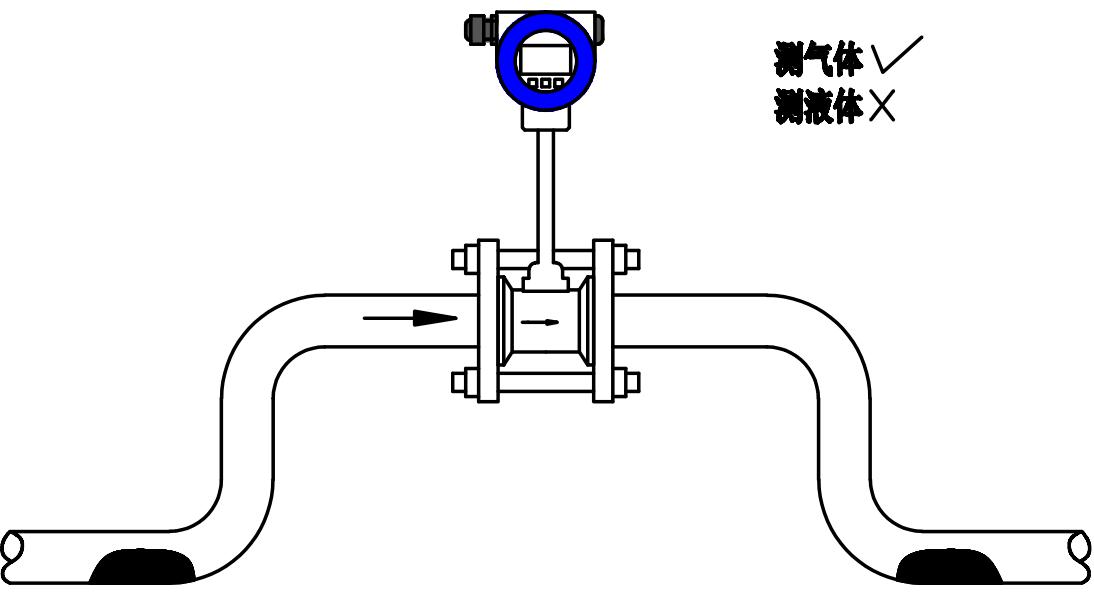

水平管道上，測量氣體時，若被測氣體中含有少量的液體，流量計應安裝在管線的較高處，如圖

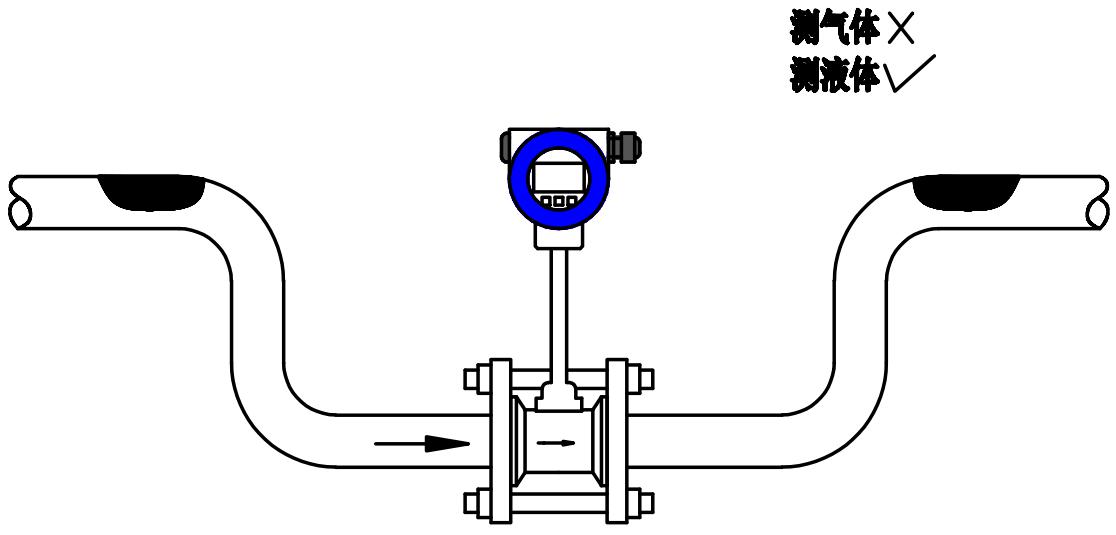

水平管道上，測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處，如圖

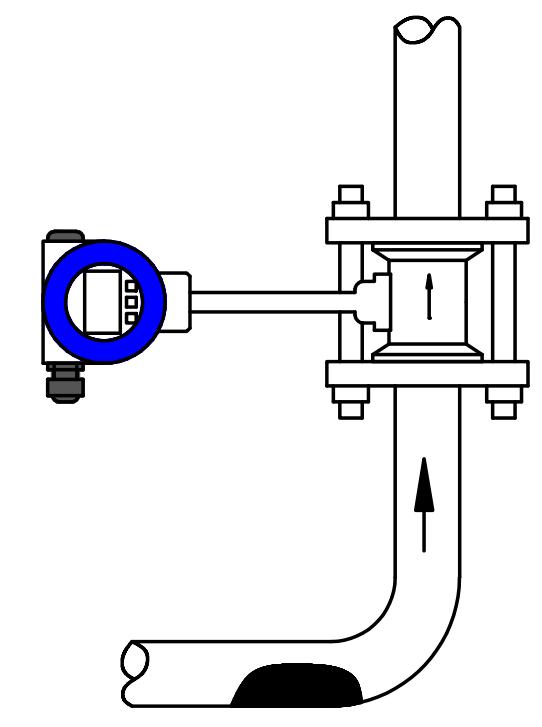

垂直管道上，測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。測量液體流量時，液體流向應由下向上。如圖
