產品名稱：通用型壓力變送器
型號：YD-322

通用型壓力變送器介紹：
通用型壓力變送器采用壓阻式壓力傳感器。壓阻式傳感器是壓力式傳感器的一種。壓阻式壓力傳感器又稱擴散硅壓力傳感器。壓阻式壓力變送器,傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了長期老化及穩定性考核等工藝嚴格篩選，性能穩定可靠。應用于環境比較惡劣的露天現場，同時要求能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。

應用領域：
適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。

技術參數：

量程	-100KPa~100MPa  絕壓 或密封表壓
供電	12~36V之間

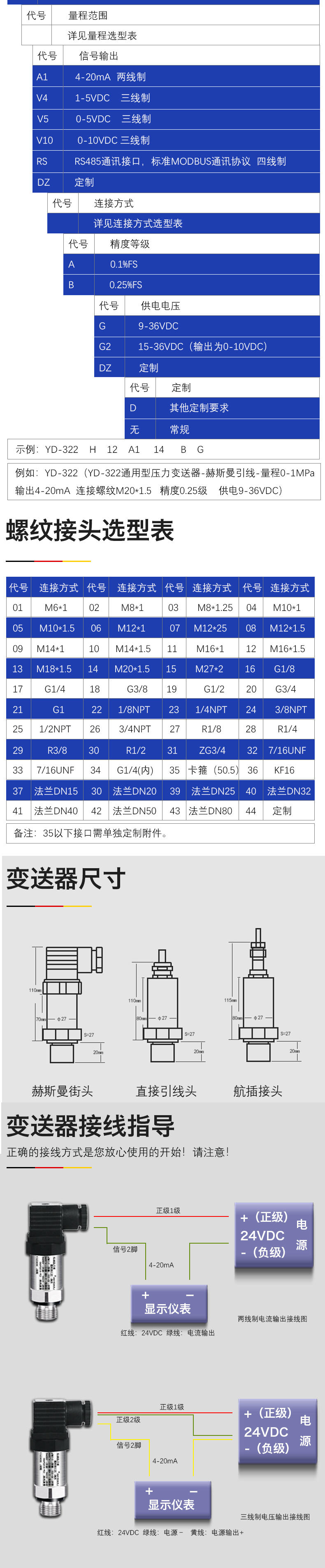

輸出	電流 電壓 數字信號可選（詳見選項頁）
過載	2倍基本過載
材質	不銹鋼316
密封	氟橡膠密封非內部密封
螺紋	螺紋可選（詳見選項頁）
精度	0.2級    0.5級
溫漂	≯±0.08FS/°C（4~20mA輸出）
響頻	≯200HZ
溫度	介質溫度-30~80度 環境溫度 -30~80度
防護等級	IP65或IP67 高磁兼容性

我們力求在產品上精益求精，在壓力變送器的精度方面和溫度方面，每批傳感器和電路板都做了嚴格的測試，以下是測試數據，供需要此款變送器的客戶做為參考，做產品我們力求做精，外表容易模仿，但難模仿的是工藝以及一個追求極致產品的心態。

數據來源：批量抽樣檢測，有很強的代表性。
數據標準：GE旗下PPCE5000 高精度壓力控制器,安捷倫34401A高精度電流表,高低溫試驗箱,A級熱電阻。
溯源性：可溯源至中國最壓力溫度基準，數據具有權威性

試樣1：YD-322  壓阻式壓力變送器  量程：0~10bar  輸出：4-20mA   (采樣客戶：葡萄牙國家項目5000只壓力變送器 編號：1251241)

標準壓力	標準電流	正行程輸出電流	反行程輸出電流	最大誤差
0
2
4
6
8
10

測試溫度：測試溫度為22度  濕度46%

壓力變送器溫漂測試：


標準壓力	-20°C	-10°C	0°C	10°C	20°C	30°C	40°C	50°C	60°C
0
2
4
6
8
10

注：變送器在相同標準壓力下，不同溫度下輸出值，旨在反應壓力變送器的溫漂參數，更好的指導選型和應用

結論：


溫度范圍	精度等級
20°C	典型0.2%FS        最大0.2%FS
10~30°C	典型0.4%FS        最大0.5%FS
0~40°C	典型0.6%FS        最大0.7%FS
-10~50°C	典型0.7%FS        最大0.7%FS
-20~60°C	典型0.9%FS        最大1.0%FS

注：在中國大陸按照壓力變送器檢定規程，精度為0.2%，在全溫度范圍內精度不低于1%，此款變送器為常規通用型變送器，我公司還有全溫度補償型變送器供高端客戶選擇。
對產品數據的實事求是，是為了供不同需要的客戶選擇，真正做的高性價比。
