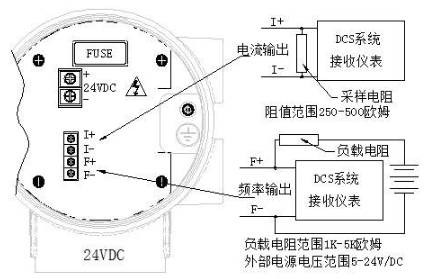

電磁流量計的接線是一般廠家都有說明，我們下面給大家普及一下基本的接線規則，具體的接線主要取決于電磁流量計的供電方式，供電方式一般有三種，鋰電池供電，這個一般不用接線，出廠時廠家已經接好，第二個是220V供電，四線制，電壓部分正負，電流輸出為2線制接PLC端子就行，還有就是24V供電，為工業現場的常用供電方式。
電磁流量計內部接線一般為5根線
一般電磁的接線分為兩步，一個是里面接線，一個是外面的接線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線 ACB，二根為電極接線AB，一根為接地C。外部接線一般為電源接入端。二線，信號輸出線：六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。
電磁流量計勵磁線圈及其接線端子受潮后勵磁回路對地絕緣下降，會引入共模干擾信號，使轉換器零點漂移，影響測量精確度。在實踐中，由于疏忽大意，接線盒未密封好，如電纜線引入端未安裝密封墊圈，引入潮氣，使接線端子絕緣下降是經常發生的故障案例。用熱吹風機吹干端子，通常絕緣就可以提高或恢復到出廠時絕緣等級，故障就可消除。
