幾種測液位的方法

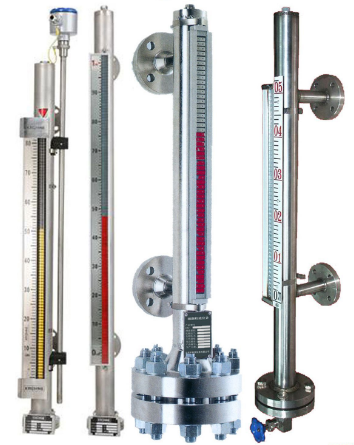

在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地確定浮子所在的位置，即液面的位置。該技術的主要優點是：脈沖波的速度是已知的；如溫度、壓力等過程變量是恒定的；脈沖信號不會受環境物質影響；脈沖波的發散性小；不會受到錯誤信號干擾。另一個好處是，唯一的運動部件是磁浮子，隨流面上下移動，工作可靠，壽命長。

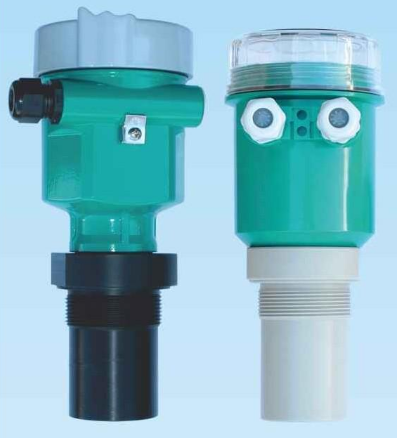

超聲波液位傳感器（如圖2所示），通過計算超聲波發出時間到接收返回信號的時間差（TOF），乘以超聲波的速度得出傳感器與液體表面間的距離。一般液位變送器中使用的超聲波頻率為上千赫茲，超聲波的傳播速度達到6米/毫秒。聲波的傳播速度與傳播介質的材料組成、溫度等相關（15℃的空氣中，聲音的傳播速度為340米/秒）。超聲波液位傳感器受溫度的影響產生的偏差，可以通過溫度補償的方式來修正，但是這種溫度補償技術還僅僅局限在空氣或氮氣介質下，并且氣體壓力為大氣壓力。

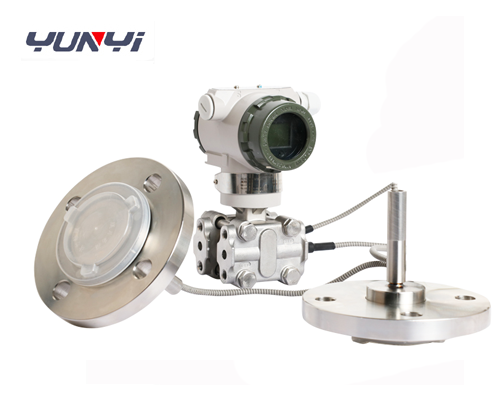

法蘭壓力變送器是在普通的變送器基礎上增加了一個遠程密封裝置構成的．所以也叫遠傳式變送器或隔膜密封式變送 遠程密封裝置由法蘭膜盒、毛細管和細管內的填充液三部分組成 工作時．被測介質作用在法蘭膜盒的隔離膜片上．使膜片產生變形然后通過毛細管內的填充液．將壓力傳到變送器的敏感元件，經轉換．儀表便輸出相應的信號。以下情況需要用到法蘭變送器：過程溫度超出變送器的正常工作范圍，而且不能用導壓管把溫度調節至極限范圍內：過程具有腐蝕性．需要頻繁更換變送器或使用特殊結構材料：過程中含有懸浮固體顆粒或者具有粘滯性．可能會堵塞導壓管：要求使用衛生連接件：要求能夠輕松清洗連接件位置，以避免批次間的污染：參考液柱不穩定．需要更換濕／干柱以減少維護工作．或需要重新灌充／排干：需要測量密度或界面：變送器或導壓管中的過程介質可能凍結或凝固雙法蘭差壓變送器測量液位的原理和普通差壓變送器測量液位的原理是一樣的．所不同的是引壓方式 容器中的液體或物料受重力的作用．會對容器底部或側壁產生一定的靜壓力P 當液體或物料的密度均勻時．此靜壓力與液體的高度 成正比．使用變送器測出容器底部的靜壓力．就可知道液位高度。

投入式液位壓力變送器由全密封隔離膜充油液位傳感器和儀表專用電路組成，具有測量精度高、穩定性好、壽命長、安裝方便等優點。采用獨特的工藝密封結構形式，防滲漏性能好，長期浸入液體中工作可靠。
根據被測液體的壓強、密度、液位三者的數學模型關系，通過液位傳感器把與液位深度成正比的液深壓力測量出來，經放大電路轉化成標準4~20mA電流信號（或標準電壓信號）。
