精密壓力表主要用來校驗一般壓力表使用，或作為高精度測量之用，了解精密壓力表的尺寸對精密壓力表的安裝和使用有很大幫助。
本尺寸圖是按精密壓力表的不同安裝結構型式分別進行的圖樣尺寸標注，如：基型尺寸、軸向嵌裝式尺寸、徑向凸裝式尺寸、徑向嵌裝式尺寸，共提供4組相應的尺寸圖。這些尺寸圖，除適用于各種安裝結構型式的精密壓力表以外，還適用于各種安裝結構型式的精密真空表和精密壓力真空表
|

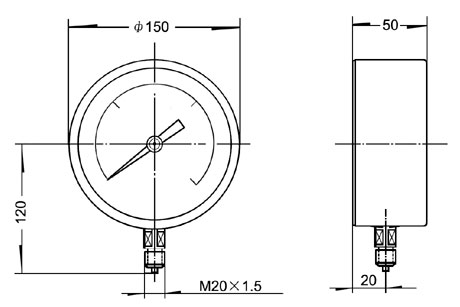

基型精密壓力表[直接安裝式 |
 |
|

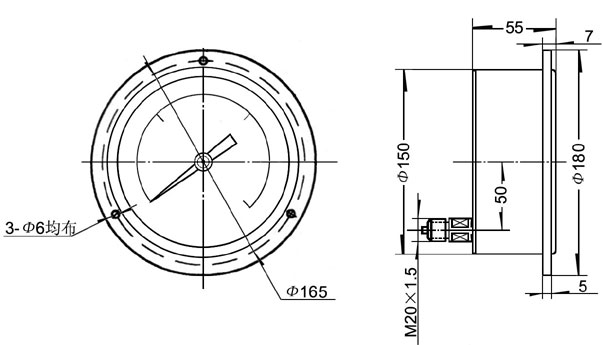

軸向前帶邊精密壓力表[軸向嵌裝式] |
 |
|

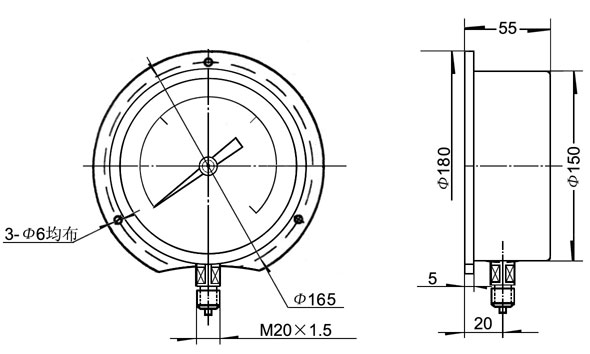

徑向后帶邊精密壓力表[徑向凸裝式] |
 |
|

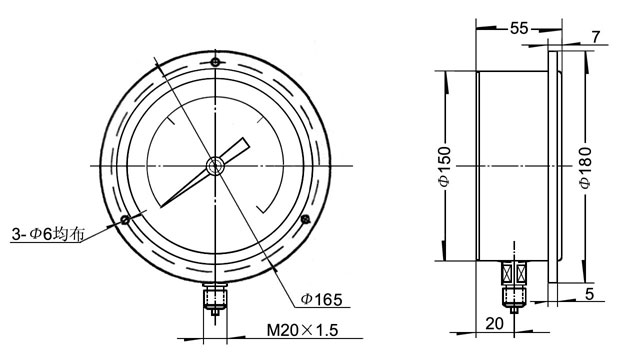

徑向前帶邊精密壓力表[徑向嵌裝式] |
 |
